Установка дизель-генератора - Наименование: Установка дизель-генератора | 2ТЭ10Л.01.00.000

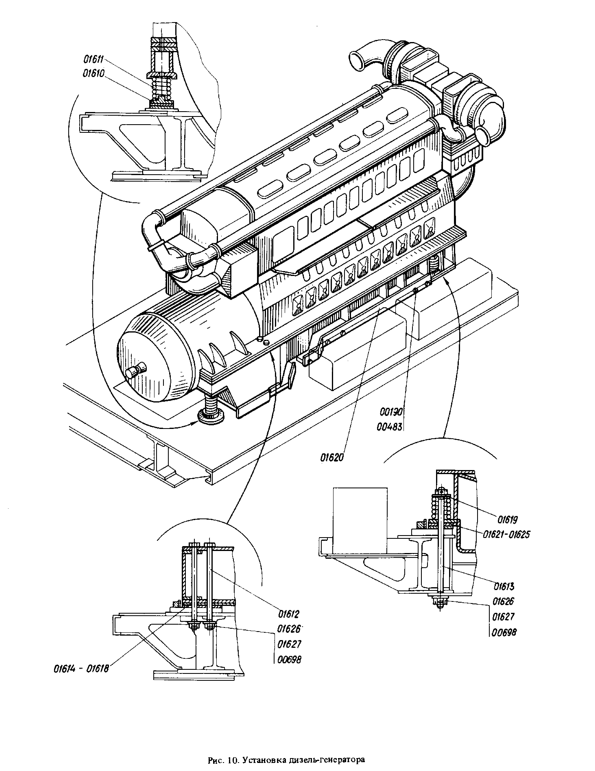

Установка дизель-генератора 2ТЭ10Л.01.00.000 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Установка дизель-генератора | 2ТЭ10Л.01.00.000 | 2139.00.00.000 | 1 | — | — | — | 10 |
| Шайба нажимная | 2ТЭ10Л.01.00.104 | 2ТЭ10Л.01.00.000 | 2 | Отливка 25Л ГОСТ 977–75 | 2,54 | 01610 | 10 |
| Пружина | 2ТЭ10Л.01.00.105 | 2ТЭ10Л.01.00.000 | 4 | Круг В30 ГОСТ 2590–71 / 60С2 ГОСТ 14959–79 | 9,87 | 01611 | 10 |
| Болт | 2ТЭ10Л.01.00.106 | 2ТЭ10Л.01.00.000 | 4 | Сталь 40 ГОСТ 1050–74 | 8,8 | 01612 | 10 |
| Шпилька | 2ТЭ10Л.01.00.107 | 2ТЭ10Л.01.00.000 | 2 | Сталь 40 ГОСТ 1050–74 | 11,5 | 01613 | 10 |
| Прокладка | 2ТЭ10Л.01.00.110 | 2ТЭ10Л.01.00.000 | 6 | Лента 08кп-ОМ-НТ-2-0-0,5×180 ГОСТ 503–71 | 0,016 | 01614 | 10 |
| Прокладка | 2ТЭ10Л.01.00.110-01 | 2ТЭ10Л.01.00.000 | 3 | Лента 08кп-ОМ-НТ-2-0-0,15×260 ГОСТ 503–71 | 0,049 | 01615 | 10 |
| Прокладка | 2ТЭ10Л.01.00.110-02 | 2ТЭ10Л.01.00.000 | 3 | Лента 08кп-ОМ-НТ-2-0-0,3×155 ГОСТ 503–71 | 0,099 | 01616 | 10 |
| Прокладка | 2ТЭ10Л.01.00.110-03 | 2ТЭ10Л.01.00.000 | 3 | Лист Б-О-ПУ-1,0 ГОСТ 19904–74 / 5-III-Г08кп ГОСТ 16523–70 | 0,165 | 01617 | 10 |
| Прокладка | 2ТЭ10Л.01.00.110-04 | 2ТЭ10Л.01.00.000 | 12 | Лист Б-О-ПУ-1,0 ГОСТ 19904–74 / 5-III-Г08кп ГОСТ 16523–70 | 0,33 | 01618 | 10 |
| Шайба | 2ТЭ10Л.01.00.129-02 | 2ТЭ10Л.01.00.000 | 2 | Лист Б-О-ПУ-10,0 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–79 | 0,69 | 01619 | 10 |
| Заделка | 2ТЭ10Л.01.00.133 | 2ТЭ10Л.01.00.000 | 1 | Лист Б-О-ПУ-1,0 ГОСТ 19903–74 / 2-IV-Б Ст3кп ГОСТ 16523–70 | 2,62 | 01620 | 10 |
| Прокладка регулировочная | 2ТЭ10Л.01.00.135 | 2ТЭ10Л.01.00.000 | 8 | Лента 08кп-ОМ-НТ-2-0-0,05×180 ГОСТ 503–71 | 0,0091 | 01621 | 10 |
| Прокладка регулировочная | 2ТЭ10Л.01.00.135-01 | 2ТЭ10Л.01.00.000 | 4 | Лента 08кп-ОМ-НТ-2-0-0,15×260 ГОСТ 503–71 | 0,027 | 01622 | 10 |
| Прокладка регулировочная | 2ТЭ10Л.01.00.135-02 | 2ТЭ10Л.01.00.000 | 4 | Лента 08кп-ОМ-НТ-2-0-0,3×155 ГОСТ 503–71 | 0,055 | 01623 | 10 |
| Прокладка регулировочная | 2ТЭ10Л.01.00.135-03 | 2ТЭ10Л.01.00.000 | 4 | Лист Б-О-ПУ-0,5 ГОСТ 19904–74 / 5-III-Г08кп ГОСТ 16523–70 | 0,091 | 01624 | 10 |
| Прокладка регулировочная | 2ТЭ10Л.01.00.135-04 | 2ТЭ10Л.01.00.000 | 12 | Лист Б-О-ПУ-1,0 ГОСТ 19904–74 / 5-III-Г08кп ГОСТ 16523–70 | 0,182 | 01625 | 10 |
| Гайка | ТЭ3.01.030 | 2ТЭ10Л.01.00.000 | 8 | Сталь 40 ГОСТ 1050–74 | 0,89 | 01626 | 10 |
| Шайба | ТЭ3.01.031 | 2ТЭ10Л.01.00.000 | 6 | Лист Б-О-ПУ-8,0 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–79 | 0,3 | 01627 | 10 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
