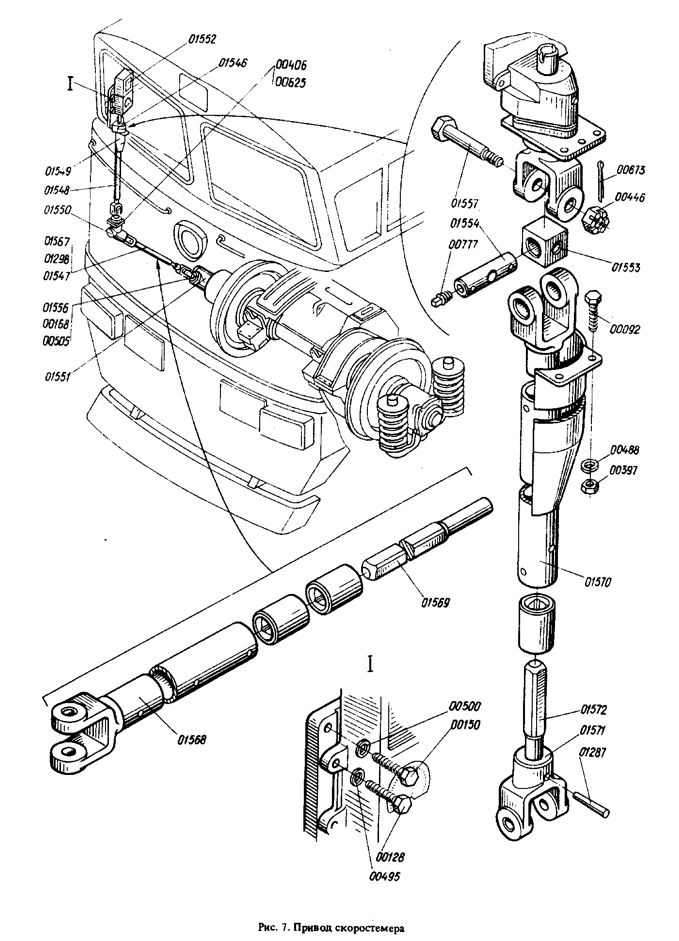

Привод скоростемера - Наименование: Привод скоростемера | 2ТЭ10Л.00.20.008
Привод скоростемера 2ТЭ10Л.00.20.008 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Привод скоростемера | 2ТЭ10Л.00.20.008 | 2139.00.00.000 | 1 | — | — | — | 7 |
| Кронштейн скоростемера | 2ТЭ10Л.00.20.035 | 2ТЭ10Л.00.20.008 | 1 | — | 6,0 | 01546 | 7.1 |
| Вал телескопический | 2ТЭ10Л.00.20.057 | 2ТЭ10Л.00.20.008 | 1 | — | 4,27 | 01547 | 7.1 |
| Вал карданный | 116.00.21.012 | 2ТЭ10Л.00.20.008 | 1 | — | 3,6 | 01548 | 7.1 |
| Ограждение кардана | 116.00.21.013 | 2ТЭ10Л.00.20.008 | 1 | — | 0,64 | 01549 | 7 |
| Редуктор промежуточный | ТЭ2.62.2 | 2ТЭ10Л.00.20.008 | 1 | — | 7,1 | 01550 | 8 |
| Редуктор червячный скоростемера | ТЭ3.62.020 | 2ТЭ10Л.00.20.008 | 1 | — | 8,576 | 01551 | 9 |
| Скоростемер локомотивный | 3СЛ2М.150 | 2ТЭ10Л.00.20.008 | 1 | — | — | 01552 | 7 |
| Сухарь | ТЭ2.62.25 | 2ТЭ10Л.00.20.008 | 4 | Сталь 40 ГОСТ 1050–74 | 0,12 | 01553 | 7 |
| Валик | ТЭ2.62.26 | 2ТЭ10Л.00.20.008 | 4 | Сталь 40 ГОСТ 1050–74 | 0,11 | 01554 | 7 |
| Валик | ТЭ3.62.091 | 2ТЭ10Л.00.20.008 | 1 | Круг В36 ГОСТ 2590–71 / 40 ГОСТ 1050–74 | 0,045 | 01555 | 9 |
| Прокладка | ТЭ3.62.092 | 2ТЭ10Л.00.20.008 | 1 | Паронит ПОН ГОСТ 481–80 | 0,02 | 01556 | 7 |
| Валик | ТЭ3.62.096 | 2ТЭ10Л.00.20.008 | 4 | Сталь 40 ГОСТ 1050–74 | 0,076 | 01557 | 7 |
| Валик | 2ТЭ116.00.21.118 | 2ТЭ10Л.00.20.008 | 1 | Сталь 40 ГОСТ 1050–74 | 0,39 | 01558 | 7 |
| Кронштейн скоростемера | 2ТЭ10Л.00.20.111 | 2ТЭ10Л.00.20.035 | 1 | СЧ 15 ГОСТ 1412–79 | 4,3 | — | 7 |
| Фланец | 2ТЭ10Л.00.20.188 | 2ТЭ10Л.00.20.035 | 1 | Полоса Б-15×80 ГОСТ 103–76 / Б Ст3кп2 ГОСТ 535–79 | 0,23 | — | 7 |
| Крышка | ТЭ2.62.041 | 2ТЭ10Л.00.20.035 | 1 | СЧ 15 ГОСТ 1412–79 | 0,22 | 01561 | 7 |
| Прокладка | ТЭ2.62.042 | 2ТЭ10Л.00.20.035 | 3 | Лист Б-О-ПУ-05 ГОСТ 19904–74 / I-II-Н08кп ГОСТ 16523–70 | 0,01 | 01562 | 7 |
| Прокладка | ТЭ2.62.043 | 2ТЭ10Л.00.20.035 | 3 | Лента 08кп-ОМ-НГ-2-0-0,05×155 ГОСТ 503–71 | 0,002 | 01563 | 7 |
| Втулка | ТЭ2.62.044 | 2ТЭ10Л.00.20.035 | 1 | Б Ст3кп2 ГОСТ 380–71 | 0,023 | — | 7 |
| Вилка | 2ТЭ10В.00.20.101 | 2ТЭ10Л.00.20.035, ТЭ2.62.2 | 1 | Б Ст5пс ГОСТ 380–71 | 0,35 | — | 7 |
| Вал | ТЭ3.62.046 | 2ТЭ10Л.00.20.035 | 1 | Сталь 40 ГОСТ 1050–74 | 0,32 | — | 7 |
| Труба наружная в сборе | 2ТЭ10Л.00.20.058 | 2ТЭ10Л.00.20.057 | 1 | — | 3,25 | 01567 | 7 |
| Труба внутренняя в сборе | ТЭ3.62.018 сб | 2ТЭ10Л.00.20.057 | 1 | — | 1,12 | — | 7 |
| Валик | ТЭ3.62.075 | 2ТЭ10Л.00.20.058 | 1 | Сталь 40 ГОСТ 1050–74 | 0,86 | 01569 | 7 |
| Труба | 116.00.21.015 | 116.00.21.012 | 1 | — | 2,95 | 01570 | 7 |
| Вилка | ТЭ2.62.048-1 | 116.00.21.012 | 1 | Б Ст5пс ГОСТ 380–71 | 0,36 | 01571 | 7 |
| Валик | ТЭ3.62.065 | 116.00.21.012 | 1 | Сталь 40 ГОСТ 1050–74 | 0,27 | 01572 | 7 |
| Вилка | 2ТЭ10В.00.20.011 | ТЭ2.62.2 | 1 | — | 0,5 | — | 7 |
| Корпус редуктора | ТЭ2.62.030 | ТЭ2.62.2 | 1 | СЧ 15 ГОСТ 1412–79 | 3,75 | — | 7 |
| Корпус подшипников | ТЭ2.62.031А | ТЭ2.62.2 | 2 | СЧ 15 ГОСТ 1412–79 | 0,52 | 01571 | 7 |
| Крышка | ТЭ2.62.032 | ТЭ2.62.2 | 1 | СЧ 15 ГОСТ 1412–79 | 0,35 | — | 7 |
| Крышка | ТЭ2.62.033 | ТЭ2.62.2 | 1 | Лист Б-О-ПУ-4 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–79 | 0,11 | — | 7 |
| Шестерня | ТЭ2.62.034 | ТЭ2.62.2 | 2 | Сталь 40 ГОСТ 1050–74 | 0,37 | — | 7 |
| Прокладка | ТЭ2.62.035 | ТЭ2.62.2 | 6 | Лента 08кп-ОМ-НГ-2-0-0,05×155 ГОСТ 503–71 | 0,001 | — | 7 |
| Прокладка | ТЭ2.62.036 | ТЭ2.62.2 | 6 | Лента 08кп-ОМ-НГ-2-0-0,1×155 ГОСТ 503–71 | 0,003 | — | 7 |
| Прокладка | ТЭ2.62.037 | ТЭ2.62.2 | 12 | Лист Б-О-ПУ-05 ГОСТ 19904–74 / II-Н-08кп ГОСТ 16523–70 | 0,012 | — | 7 |
| Прокладка | ТЭ2.62.038 | ТЭ2.62.2 | 1 | Паронит ПОН 1 ГОСТ 481–80 | 0,002 | — | 7 |
| Втулка | ТЭ2.62.039 | ТЭ2.62.2 | 2 | Б Ст3кп2 ГОСТ 380–71 | 0,056 | — | 7 |
| Крышка | ТЭ3.62.100 | ТЭ2.62.2 | 1 | СЧ 15 ГОСТ 1412–79 | 0,37 | — | 7 |
| Вилка | ТЭ3.62.021 | ТЭ3.62.020 | 1 | — | 0,395 | — | 7 |
| Гнездо подшипника | ТЭ2.62.002 | ТЭ3.62.020 | 1 | СЧ 15 ГОСТ 1412–79 | 0,67 | — | 7 |
| Крышка | ТЭ2.62.004 | ТЭ3.62.020 | 1 | СЧ 15 ГОСТ 1412–79 | 0,35 | — | 7 |
| Колесо червячное | ТЭ2.62.006 | ТЭ3.62.020 | 1 | СЧ 15 ГОСТ 1412–79 | 0,48 | — | 7 |
| Крышка | ТЭ2.62.012 | ТЭ3.62.020 | 1 | Лист Б-О-ПУ-4 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–79 | 0,05 | — | 7 |
| Прокладка | ТЭ2.62.015 | ТЭ3.62.020 | 3 | Лента 08кп-ОМ-НГ-2-0-0,05×155 ГОСТ 503–71 | 0,002 | — | 7 |
| Прокладка | ТЭ2.62.016 | ТЭ3.62.020 | 5 | Лента 08кп-ОМ-НГ-2-0-0,1×155 ГОСТ 503–71 | 0,006 | — | 7 |
| Прокладка | ТЭ2.62.017 | ТЭ3.62.020 | 8 | Лист Б-О-ПУ-0,5 ГОСТ 19904–74 / II Н08кп ГОСТ 16523–70 | 0,02 | — | 7 |
| Прокладка | ТЭ2.62.018 | ТЭ3.62.020 | 2 | Лента 08кп-ОМ-НГ-2-0-0,05×155 ГОСТ 503–71 | 0,001 | — | 7 |
| Прокладка | ТЭ2.62.019 | ТЭ3.62.020 | 2 | Лента 08кп-ОМ-НГ-2-0-0,1×155 ГОСТ 503–71 | 0,003 | 00595 | 7 |
| Прокладка | ТЭ2.62.020 | ТЭ3.62.020 | 8 | Лист Б-О-ПУ-0,5 ГОСТ 19904–74 / II Н08кп ГОСТ 16523–70 | 0,012 | 01596 | 7 |
| Прокладка | ТЭ2.62.021 | ТЭ3.62.020 | 1 | Картон прокладочный 1 ГОСТ 9347–74 | 0,005 | 01571 | 7 |
| Прокладка | ТЭ2.62.022 | ТЭ3.62.020 | 3 | Картон прокладочный 1 ГОСТ 9347–74 | 0,003 | — | 7 |
| Прокладка | ТЭ2.62.023 | ТЭ3.62.020 | 1 | Картон прокладочный 1 ГОСТ 9347–74 | 0,0015 | — | 7 |
| Корпус редуктора | ТЭ3.62.080 | ТЭ3.62.020 | 1 | СЧ 15 ГОСТ 1412–79 | 4,0 | — | 7 |
| Вал червячного колеса | ТЭ3.62.081 | ТЭ3.62.020 | 1 | Круг В32 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–75 | 0,54 | 01571 | 7 |
| Червяк | ТЭ3.62.082 | ТЭ3.62.020 | 1 | Сталь 35ХС ГОСТ 4543–71 | 0,79 | — | 7 |
| Крышка | ТЭ3.62.083 | ТЭ3.62.020 | 1 | СЧ 15 ГОСТ 1412–79 | 0,35 | — | 7 |
| Крышка | ТЭ3.62.084 | ТЭ3.62.020 | 1 | СЧ 15 ГОСТ 1412–79 | 0,53 | — | 7 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходных таблицах.
