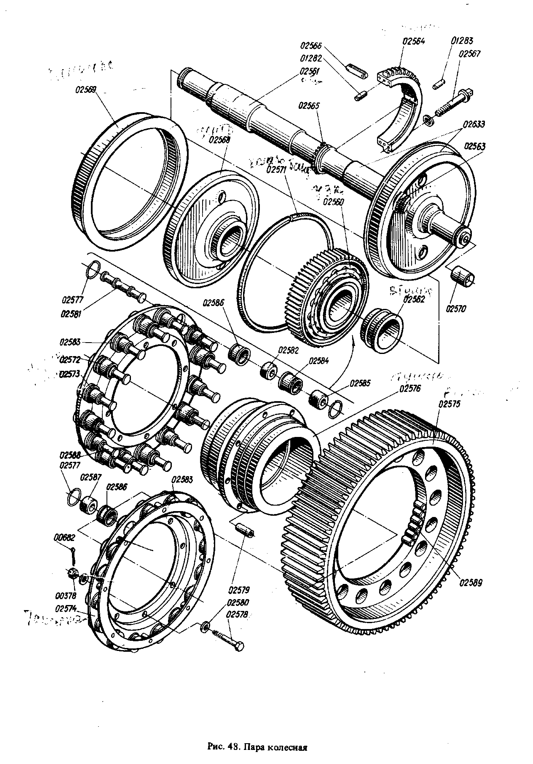

Пара колесная - Наименование: Пара колесная | 2ТЭ116.30.55.011
Пара колесная и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Номер рисунка | Номер позиции на рисунке | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг |
|---|---|---|---|---|---|---|---|
| Пара колесная | 2ТЭ116.30.55.011 | 48 | 02633 | 2ТЭ116.30.58.000 | 1 | — | 2101 |
| Колесо зубчатое упругое | У300.30.55.012-01 | 48 | 02560 | 2ТЭ116.30.55.011 | 1 | — | 279 |
| Ось колесной пары | 2ТЭ116.30.55.143 | 48 | 02561 | 2ТЭ116.30.55.011 | 1 | Сталь ОсЛ ГОСТ 4728-72 | 630 |
| Втулка | 2ТЭ116.30.55.147 | 48 | 02562 | 2ТЭ116.30.55.011 | 1 | Сталь 40 ГОСТ 1050-74 | 8,3 |
| Втулка | 2ТЭ116.30.55.147-01 | 48 | 02563 | 2ТЭ116.30.55.011 | 1 | Сталь 40 ГОСТ 1050-74 | 8,3 |
| Полувенец зубчатый | 2ТЭ116.30.55.149 | 48 | 02564 | 2ТЭ116.30.55.011 | 1 | Сталь 40 ГОСТ 1050-74 | 3,25 |
| Полувенец зубчатый | 2ТЭ116.30.55.150 | 48 | 02565 | 2ТЭ116.30.55.011 | 1 | Сталь 40 ГОСТ 1050-74 | 3,2 |
| Шпонка | 2ТЭ116.30.55.151 | 48 | 02566 | 2ТЭ116.30.55.011 | 1 | Сталь 38ХС ГОСТ 4543-71 | 0,02 |
| Болт | 2ТЭ116.30.55.197 | 48 | 02567 | 2ТЭ116.30.55.011 | 4 | Сталь 38ХС ГОСТ 4543-71 | 0,035 |
| Центр колесный | ТЭ3.11.001 | 48 | 02568 | 2ТЭ116.30.55.011 | 2 | Отливка 25ЛIII ГОСТ 977-75 | 302 |
| Бандаж | ТЭ3.11.003 | 48 | 02569 | 2ТЭ116.30.55.011 | 2 | Сталь бандажная марки III ГОСТ 398-71 | 275 |
| Втулка | ТЭ3.11.006 | 48 | 02570 | 2ТЭ116.30.55.011 | 2 | Сталь 38ХС ГОСТ 4543-71 | 0,1 |
| Кольцо бандажное | ТЭ2.11.004 | 48 | 02571 | 2ТЭ116.30.55.011 | 2 | Профиль кольца ГОСТ 5267.10-78 | 3,8 |
| Элемент упругий | У300.30.55.016 | 48 | 02572 | У300.30.55.012-01 | 8 | — | 2,26 |
| Элемент упругий | У300.30.55.017 | 48 | 02573 | У300.30.55.012-01 | 8 | — | 2,37 |
| Тарелка | У300.30.55.020-01 | 48 | 02574 | У300.30.55.012-01 | 2 | — | 24,36 |
| Венец зубчатый | У300.30.55.103-1 | 48 | 02575 | У300.30.55.012-01 | 1 | Сталь 20ХН3А ГОСТ 4543-71 | 108,1 |
| Ступица | У300.30.55.109-1-01 | 48 | 02576 | У300.30.55.012-01 | 1 | Сталь 45ХН ГОСТ 4541-71 | 57,86 |
| Кольцо стопорное | У300.30.55.118 | 48 | 02577 | У300.30.55.012-01 | 55 | Проволока II-3,0 ГОСТ 9389-75 | 0,05 |
| Болт | У300.30.55.144 | 48 | 02578 | У300.30.55.012-01 | 8 | Сталь 38ХС ГОСТ 4543-71 | 0,174 |
| Втулка | У300.30.55.147 | 48 | 02579 | У300.30.55.012-01 | 8 | Сталь 38ХС ГОСТ 4543-71 | 0,127 |
| Шайба | У300.30.55.149 | 48 | 02580 | У300.30.55.012-01 | 16 | Сталь 65Г ГОСТ 1050-74 | 0,044 |
| Палец | У300.30.55.110 | 48 | 02581 | У300.30.55.016 | 1 | Сталь 38ХС ГОСТ 4543-71 | 0,99 |
| Амортизатор | У300.30.55.111 | 48 | 02582 | У300.30.55.016 | 2 | Резина 7НО-68-1 ТУ38.005.295-77 | 0,075 |
| Втулка | У300.30.55.112 | 48 | 02583 | У300.30.55.017; У300.30.55.016 | 1 | Сталь 40 ГОСТ 1050-74 | 0,33 |
| Втулка | У300.30.55.113 | 48 | 02584 | У300.30.55.016 | 1 | Сталь 40 ГОСТ 1050-74 | 0,44 |
| Амортизатор | У300.30.55.114 | 48 | 02585 | У300.30.55.016; У300.30.55.017 | 1 | Резина 7НО-68-1 ТУ38.005.295-77 | 0,11 |
| Втулка | У300.30.55.115 | 48 | 02586 | У300.30.55.016; У300.30.55.017 | 1 | Сталь 40 ГОСТ 1050-74 | 0,24 |
| Амортизатор | У300.30.55.116 | 48 | 02587 | У300.30.55.016; У300.30.55.017 | 2 | Резина 7НО-68-1 ТУ38.005-295-77 | 0,05 |
| Палец | У300.30.55.117 | 48 | 02588 | У300.30.55.017 | 1 | Сталь 40 ГОСТ 1050-74 | 1,7 |
