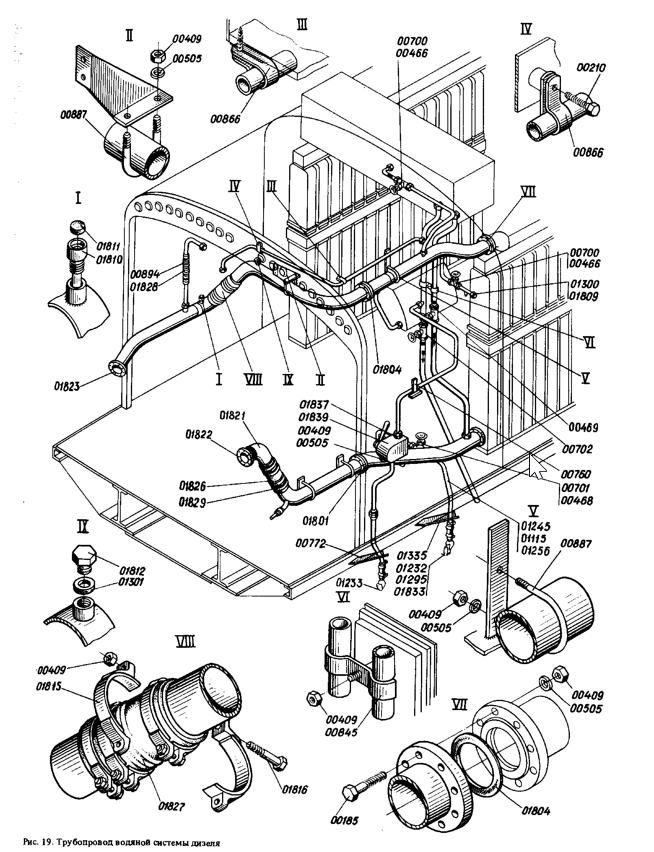

Трубопровод водяной системы дизеля - Наименование: Трубопровод водяной системы дизеля | 2ТЭ10Л.10.10.006

Трубопровод водяной системы дизеля 2ТЭ10Л.10.10.006 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.

НаименованиеОбозначениеВходит в сборочную единицуКоличество в узле, шт.МатериалМасса, кг
Номер позиции на рисункеНомер рисунка
Трубопровод водяной системы дизеля2ТЭ10Л.10.10.0062139.00.00.0001——0006619
Угольник с фланцем2ТЭ10Л.10.10.1012ТЭ10Л.10.10.0061Отливка СЧ18 ГОСТ 1412–7923,40006619
Прокладка2ТЭ10Л.10.10.1022ТЭ10Л.10.10.0061Паронит ПМБ 1 2 ГОСТ 481–800,03—19
Прокладка2ТЭ10Л.10.10.1032ТЭ10Л.10.10.0061Паронит ПМБ 1 2 ГОСТ 481–800,095—19
Прокладка2ТЭ10Л.10.02.1312ТЭ10Л.10.10.0063Паронит ПМБ 1 2 ГОСТ 481–800,097—19
Прокладка2ТЭ10Л.10.02.2852ТЭ10Л.10.10.0062Паронит ПМБ 1 2 ГОСТ 481–800,006—19
Труба в сборе2ТЭ10Л.10.10.023-32ТЭ10Л.10.10.0061———19
ШлангМ62.10.10.1112ТЭ10Л.10.10.023-31Рукав напорный специальный 40У30-5 ТУ 38-005.6016-720,3—19
Хомут в сборе2ТЭ10Л.10.10.0200-12ТЭ10Л.10.10.0064———19
Полукольцо в сборе2ТЭ10Л.10.10.03002ТЭ10Л.10.10.0200-12—0,91—19
БолтТЭ3.В3.03.12582ТЭ10Л.10.10.0200-12Заготовка, болт М16×80.66 ГОСТ 7795–700,16—19
Труба2ТЭ10В.10.10.0132ТЭ10Л.10.10.0061——0006619
Пробка2ТЭ10Л.10.02.5002ТЭ10В.10.10.0131—0,120129519
Труба в сборе2ТЭ10Л.10.10.0244-12ТЭ10Л.10.10.0061———19
Пробка2ТЭ10Л.10.02.1052ТЭ10Л.10.10.0244-11—0,0380129519
Труба в сборе2ТЭ10Л.10.10.02462ТЭ10Л.10.10.0061———19
Труба в сборе2ТЭ10Л.10.10.02482ТЭ10Л.10.10.0061———19
Заглушка2ТЭ10Л.10.02.6862ТЭ10Л.10.10.02481—0,25—19
Войлок ГИ6 1050×115×62ТЭ10Л.10.10.8282ТЭ10Л.10.10.02481ГОСТ 6418–670,12—19
Лента ЛЭС 0,15×35, L=16002ТЭ10Л.10.10.8292ТЭ10Л.10.10.02481ГОСТ 5937–680,03—19
Проволока 1,2-О-4, L=11802ТЭ10Л.10.10.8302ТЭ10Л.10.10.02481ГОСТ 3282–740,104—19
Труба в сборе2ТЭ10Л.10.10.02502ТЭ10Л.10.10.0061——0129519
Трубопровод к отопительно-вентиляционному агрегату тамбура2139.10.10.0152ТЭ10Л.10.10.0061——0006619
Планка2ТЭ10Л.90.20.4662139.10.10.0155Полоса Б-1-4×30 ГОСТ 103–76 / Б Ст3кп2 ГОСТ 535–790,088—19
ШлангТЭ3.03.3272139.10.10.0151Рукав 40У32-13 ТУ 38.005.6016-720,19—19
Шланг L=130116.10.10.1202139.10.10.0152Рукав 40У30-5 ТУ 38.005.6016-720,06—19
ШтуцерМ62.40.12.2022139.10.10.0151—0,270183719
Труба2139.10.10.0122139.10.10.015, 2ТЭ10Л.10.10.0105-91——0077119
Изоляция, войлок ГИ6 900×115×62ТЭ10Л.10.10.739-12139.10.10.0121ГОСТ 6418–670,1—19
Лента ЛЭС 0,15×35, L=52002ТЭ10Л.10.10.740-12139.10.10.0121ГОСТ 5937–680,03—19
Проволока 1,2-О-4, L=52002ТЭ10Л.10.10.741-12139.10.10.0121ГОСТ 3282–740,05—19
Труба2139.10.10.0132139.10.10.0151——0046819
Пластина, войлок ГИ6 1490×105×62139.10.10.2022139.10.10.0131ГОСТ 6418–670,180006619
Лента ЛЭС 0,15×35, L=89702139.10.10.2032139.10.10.0131ГОСТ 5937–680,0510124519
Оплетка, проволока 1,2-О-4, L=92302139.10.10.2042139.10.10.0131ГОСТ 3282–740,0810006619
Труба2139.10.10.0142139.10.10.0151——0125619
Пластина, войлок ГИ6 1680×105×62139.10.10.2062139.10.10.0141ГОСТ 6418–670,190006619
Лента ЛЭС 0,15×35, L=100052139.10.10.2072139.10.10.0141ГОСТ 5937–680,570124519
Оплетка, проволока 1,2-О-4, L=102952139.10.10.2082139.10.10.0141ГОСТ 3282–740,0910006619
Труба2ТЭ10Л.10.10.0215-12139.10.10.015, 2ТЭ10Л.10.10.0105-91——0006619
Войлок ГИ6 3200×105×62ТЭ10Л.10.10.955-12ТЭ10Л.10.10.0215-11ГОСТ 6418–670,36—19
Лента ЛЭС 0,15×35, L=235002ТЭ10Л.10.10.956-12ТЭ10Л.10.10.0215-11ГОСТ 5937–680,048—19
Проволока 1,2-О-4, L=165602ТЭ10Л.10.10.957-12ТЭ10Л.10.10.0215-11ГОСТ 3282–740,014—19
Труба2ТЭ10Л.10.10.0217-12139.10.10.015, 2ТЭ10Л.10.10.0105-91———19
Войлок ГИ6 2800×105×62ТЭ10Л.10.10.776-12ТЭ10Л.10.10.0217-11ГОСТ 6418–670,28—19
Лента ЛЭС 0,15×35, L=175002ТЭ10Л.10.10.778-12ТЭ10Л.10.10.0217-11ГОСТ 5937–680,035—19
Проволока 1,2-О-4, L=129802ТЭ10Л.10.10.779-12ТЭ10Л.10.10.0217-11ГОСТ 3282–740,12—19
Труба2ТЭ10Л.10.10.02192139.10.10.015, 2ТЭ10Л.10.10.0105-91——0006619
Войлок ГИ6 345×115×62ТЭ10Л.10.10.7862ТЭ10Л.10.10.02191ГОСТ 6418–670,04—19
Лента ЛЭС 0,15×35, L=37002ТЭ10Л.10.10.7882ТЭ10Л.10.10.02191ГОСТ 5937–680,009—19
Проволока 1,2-О-4, L=22002ТЭ10Л.10.10.7892ТЭ10Л.10.10.02191ГОСТ 3282–740,02—19
Труба2ТЭ10Л.10.10.0211-12139.10.10.015, 2ТЭ10Л.10.10.0105-91———19
Войлок ГИ6 910×105×62ТЭ10Л.10.10.781-12ТЭ10Л.10.10.0211-11ГОСТ 6418–670,09—19
Лента ЛЭС 0,15×35, L=51002ТЭ10Л.10.10.782-12ТЭ10Л.10.10.0211-11ГОСТ 5937–680,014—19
Проволока 1,2-О-4, L=51002ТЭ10Л.10.10.783-12ТЭ10Л.10.10.0211-11ГОСТ 3282–740,045—19
Труба2ТЭ10Л.10.10.0213-12139.10.10.015, 2ТЭ10Л.10.10.0105-91———19
Войлок ГИ6 815×115×62ТЭ10Л.10.10.723-12ТЭ10Л.10.10.0213-11ГОСТ 6418–670,09—19
Лента ЛЭС 0,15×35, L=51702ТЭ10Л.10.10.726-12ТЭ10Л.10.10.0213-11ГОСТ 5937–680,03—19
Проволока 1,2-О-4, L=51702ТЭ10Л.10.10.729-12ТЭ10Л.10.10.0213-11ГОСТ 3282–740,045—19
Труба2ТЭ10Л.10.10.03692139.10.10.015, 2ТЭ10Л.10.10.0105-91———19
Пластина 3360×105×62ТЭ10Л.10.10.902-12ТЭ10Л.10.10.03691Войлок ГИ6 ГОСТ 6418–670,34—19
Лента L=200102ТЭ10Л.10.10.903-12ТЭ10Л.10.10.03691Лента ЛЭС 0,15×35 ГОСТ 5937–680,05—19
Проволока L=205902ТЭ10Л.10.10.904-12ТЭ10Л.10.10.03691Проволока 1,2-О-4 ГОСТ 3282–740,18—19
Труба2ТЭ10Л.10.10.03702139.10.10.015, 2ТЭ10Л.10.10.0105-91———19
Пластина 3240×105×62ТЭ10Л.10.10.908-12ТЭ10Л.10.10.03701Войлок ГИ6 ГОСТ 6418–670,32—19
Лента L=199002ТЭ10Л.10.10.909-12ТЭ10Л.10.10.03701Лента ЛЭС 0,15×35 ГОСТ 5937–680,048—19
Проволока L=204502ТЭ10Л.10.10.910-12ТЭ10Л.10.10.03701Проволока 1,2-О-4 ГОСТ 3282–740,18—19
Труба2ТЭ10Л.10.10.03742139.10.10.015, 2ТЭ10Л.10.10.0105-91———19
Пластина 4310×105×62ТЭ10Л.10.10.9502ТЭ10Л.10.10.03741Войлок ГИ6 ГОСТ 6418–670,440129519
Лента L=263602ТЭ10Л.10.10.9512ТЭ10Л.10.10.03741Лента ЛЭС 0,15×35 ГОСТ 5937–680,06—19
Проволока L=271902ТЭ10Л.10.10.9522ТЭ10Л.10.10.03741Проволока 1,2-О-4 ГОСТ 3282–740,24—19
Труба2ТЭ10Л.10.10.03752139.10.10.015, 2ТЭ10Л.10.10.0105-91——0006619
Пластина 4440×105×62ТЭ10Л.10.10.9322ТЭ10Л.10.10.03751Войлок ГИ6 ГОСТ 6418–670,71—19
Лента L=268002ТЭ10Л.10.10.9332ТЭ10Л.10.10.03751Лента ЛЭС 0,15×35 ГОСТ 5937–680,065—19
Проволока L=276002ТЭ10Л.10.10.9342ТЭ10Л.10.10.03751Проволока 1,2-О-4 ГОСТ 3282–740,25—19
Кран1050Сб-А (4-1 ГОСТ 2608–74)2ТЭ10Л.10.10.0375, 2ТЭ10Л.10.10.03741—0,22—19
Труба в сборе2ТЭ10Л.10.10.03422ТЭ10Л.10.10.0061———19
Оправа в сбореТЭ3.45.267сб2ТЭ10Л.10.10.03421—0,1690181019
ПробкаТЭ3.45.2742ТЭ10Л.10.10.03421Смесь резиновая 4326-1 ТУ 38.005.1166-730,0040181119
Хомут в сборе2ТЭ10Л.10.10.03012ТЭ10Л.10.10.0064———19
Полукольцо в сборе2ТЭ10Л.10.10.03022ТЭ10Л.10.10.03012—0,91—19
БолтТЭ3.В3.03.12582ТЭ10Л.10.10.03012—0,16—19
Трубопровод к отопительно-вентиляционному агрегату кабины2ТЭ10Л.10.10.0105-92ТЭ10Л.10.10.0061——0006619
ШтуцерМ62.40.12.2022ТЭ10Л.10.10.0105-91—0,270183719
Планка2ТЭ10Л.90.20.4662ТЭ10Л.10.10.0105-95Полоса Б-1-4×30 ГОСТ 103–76 / Б Ст3кп2 ГОСТ 535–790,088—19
ШлангТЭ3.03.3272ТЭ10Л.10.10.0105-91Рукав 40У32-13 ТУ 38.005.6016-720,19—19
Шланг L=130116.10.10.1202ТЭ10Л.10.10.0105-92Рукав 40У30-5 ТУ 38.005.6016-720,06—19
Труба2ТЭ10Л.10.10.03712ТЭ10Л.10.10.0105-91———19
Пластина 1680×105×62ТЭ10Л.10.10.10122ТЭ10Л.10.10.03711Войлок ГИ6 ГОСТ 6418–670,190006619
Лента L=105602ТЭ10Л.10.10.10132ТЭ10Л.10.10.03711Лента ЛЭС 0,15×35 ГОСТ 5937–680,020006619
Проволока L=108602ТЭ10Л.10.10.10142ТЭ10Л.10.10.03711Проволока 1,2-О-4 ГОСТ 3282–740,090006619
Труба2ТЭ10Л.10.10.03722ТЭ10Л.10.10.0105-91———19
Пластина 1320×105×62ТЭ10Л.10.10.10162ТЭ10Л.10.10.03721Войлок ГИ6 ГОСТ 6418–670,130006619
Лента L=78702ТЭ10Л.10.10.10172ТЭ10Л.10.10.03721Лента ЛЭС 0,15×35 ГОСТ 5937–680,020006619
Проволока L=81002ТЭ10Л.10.10.10182ТЭ10Л.10.10.03721Проволока 1,2-О-4 ГОСТ 3282–740,070006619
Труба2ТЭ10Л.10.10.03732ТЭ10Л.10.10.0105-91———19
Пластина 960×105×62ТЭ10Л.10.10.1020-12ТЭ10Л.10.10.03731Войлок ГИ6 ГОСТ 6418–670,097—19
Лента L=67002ТЭ10Л.10.10.1021-12ТЭ10Л.10.10.03731Лента ЛЭС 0,15×35 ГОСТ 5937–680,015—19
Проволока L=63002ТЭ10Л.10.10.1022-12ТЭ10Л.10.10.03731Проволока 1,2-О-4 ГОСТ 3282–740,056—19
Труба2ТЭ10Л.10.10.03762ТЭ10Л.10.10.0105-91———19
Пластина 960×105×62ТЭ10Л.10.10.10762ТЭ10Л.10.10.03761Войлок ГИ6 ГОСТ 6418–670,097—19
Лента L=60002ТЭ10Л.10.10.10772ТЭ10Л.10.10.03761Лента ЛЭС 0,15×35 ГОСТ 5937–680,014—19
Проволока L=62002ТЭ10Л.10.10.10782ТЭ10Л.10.10.03761Проволока 1,2-О-4 ГОСТ 3282–740,055—19
Труба в сборе2ТЭ10Л.10.10.03452ТЭ10Л.10.10.0061——0006619
Оправа в сбореТЭ3.45.267сб2ТЭ10Л.10.10.03451—0,1690181019
ПробкаТЭ3.45.2742ТЭ10Л.10.10.03451Смесь резиновая 4326-1 ТУ 38.005.1166-730,0040181119
Установка ручного водяного насоса2ТЭ10Л.10.10.03622ТЭ10Л.10.10.0061———19
ШтуцерМ62.40.12.2022ТЭ10Л.10.10.03622—0,270183719
Труба2ТЭ10Л.10.10.03662ТЭ10Л.10.10.0061———19
Рукав2ТЭ10Л.10.10.03542ТЭ10Л.10.10.03621——0006619
Труба2ТЭ10Л.10.10.03772ТЭ10Л.10.10.03621———19
Заглушка2ТЭ10Л.10.02.6862ТЭ10Л.10.10.03771—0,25—19

Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
