Установка верхних безвойлочных жалюзи - Наименование: Установка верхних безвойлочных жалюзи | 2ТЭ10Л.10.45.003

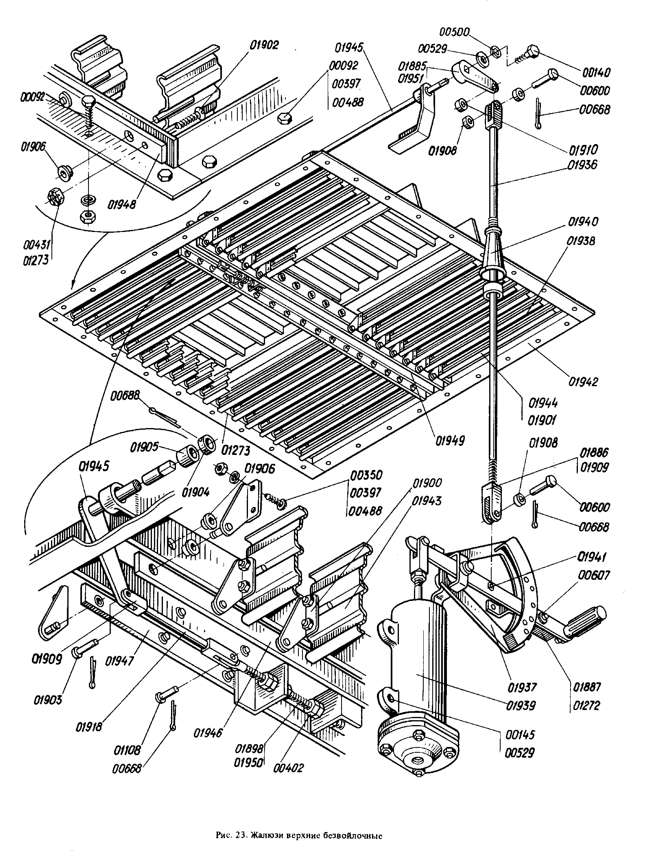

Установка верхних безвойлочных жалюзи 2ТЭ10Л.10.45.003 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Установка верхних безвойлочных жалюзи | 2ТЭ10Л.10.45.003 | 2139.00.00.000 | 1 | — | — | 01938 | 23 |
| Тяга в сборе | 2ТЭ10Л.10.45.072 | 2ТЭ10Л.10.45.003 | 1 | — | 0,7 | 01938 | 23 |
| Кронштейн | 2ТЭ10Л.10.45.081 | 2ТЭ10Л.10.45.003 | 1 | — | 3,1 | 01938 | 23 |
| Жалюзи верхние безвойлочные | 2ТЭ10Л.10.45.075 | 2ТЭ10Л.10.45.003 | 1 | — | 168,0 | 01938 | 23 |
| Рычаг | 2ТЭ10Л.10.40.0169 | 2ТЭ10Л.10.45.003 | 1 | — | 0,196 | 01885 | 23 |
| Вилка | 2ТЭ10Л.10.40.0170 | 2ТЭ10Л.10.45.003 | 1 | — | 0,1 | — | 23 |
| Вилка | 2ТЭ10Л.10.40.0170 | 2ТЭ10Л.10.45.075 | 1 | — | 0,1 | — | 23 |
| Фиксатор | ТЭ3.02.118 | 2ТЭ10Л.10.45.003 | 1 | — | 0,067 | 01887 | 23 |
| Цилиндр пневматический | У10.40.010-02 | 2ТЭ10Л.10.45.003 | 1 | — | 8,875 | 01939 | 23 |
| Чехол | ТЭ10.10.41.125 | 2ТЭ10Л.10.45.003 | 1 | Полотно плащевое гладкокрашенное с пропиткой ГОСТ 7297–75 | 0,005 | 01940 | 23 |
| Кронштейн | 2ТЭ10Л.10.45.012 | 2ТЭ10Л.10.45.003 | 1 | — | — | 01938 | 23 |
| Втулка | ТЭ3.02.188 | 2ТЭ10Л.10.45.012 | 1 | Металлокерамика ЖГр 1,5 Д 2,5 СТП 46-70 | 0,033 | — | 23 |
| Втулка | 2ТЭ10Л.10.40.279 | 2ТЭ10Л.10.45.072, 2ТЭ10Л.10.45.082, 2ТЭ10Л.10.45.0170, 2ТЭ10Л.10.45.0177, 2ТЭ10Л.10.45.038 | 2 | Металлокерамика ЖГр 1,5 Д 2,5 СТП 46-70 | 0,003 | 01938 | 23 |
| Втулка | 2ТЭ10Л.10.40.279 | 2ТЭ10Л.10.45.076, 2ТЭ10Л.10.45.0174 | 1 | Металлокерамика ЖГр 1,5 Д 2,5 СТП 46-70 | 0,003 | 01938 | 23 |
| Рычаг | 2ТЭ10Л.10.45.082 | 2ТЭ10Л.10.45.081 | 1 | — | 1,2 | 01938 | 23 |
| Сектор | ТЭ2.02.117 | 2ТЭ10Л.10.45.081 | 1 | — | 1,3 | 01886 | 23 |
| Валик | 2ТЭ10Л.10.45.221 | 2ТЭ10Л.10.45.081 | 1 | Заготовка, ось 22-20Х5×60.40 ГОСТ 9650–77 | 0,158 | 01938 | 23 |
| Собачка | ТЭ2.02.329-2 | 2ТЭ10Л.10.45.081 | 1 | Сталь 45ХП ТУ № ТЭ3.ТУ15 | 0,06 | 01924 | 23 |
| Пружина | ТЭ2.02.330 | 2ТЭ10Л.10.45.081 | 1 | Проволока II-0,8 ГОСТ 9389–75 | 0,012 | — | 23 |
| Защелка | ТЭ2.02.331 | 2ТЭ10Л.10.45.081 | 1 | Сталь 40 ГОСТ 1050–74 | 0,009 | — | 23 |
| Шайба | ТЭ1.02.180 | 2ТЭ10Л.10.45.081 | 1 | Лист Б-О-ПУ-1,5 ГОСТ 19903–74 / 2-IV-Б Ст3кп ГОСТ 16523–70 | 0,005 | — | 23 |
| Ручка | ТЭ3.99.075 | 2ТЭ10Л.10.45.082 | 1 | — | 0,115 | — | 23 |
| Втулка | 2ТЭ10Л.10.45.224 | 2ТЭ10Л.10.45.082 | 1 | Металлокерамика ЖГр 1,5 Д 2,5 СТП 46-70 | 0,03 | 01938 | 23 |
| Рама жалюзи | 2ТЭ10Л.10.45.061 | 2ТЭ10Л.10.45.075 | 1 | — | 34,35 | 01938 | 23 |
| Створка левая | 2ТЭ10Л.10.45.068 | 2ТЭ10Л.10.45.075 | 17 | — | 2,62 | 01938 | 23 |
| Створка правая | 2ТЭ10Л.10.45.069 | 2ТЭ10Л.10.45.075 | 17 | — | 2,62 | 01938 | 23 |
| Вал привода | 2ТЭ10Л.10.45.076 | 2ТЭ10Л.10.45.075 | 1 | — | 4,05 | 01938 | 23 |
| Планка левая | 2ТЭ10Л.10.45.077 | 2ТЭ10Л.10.45.075 | 1 | — | 3,85 | 01938 | 23 |
| Планка правая | 2ТЭ10Л.10.45.078 | 2ТЭ10Л.10.45.075 | 1 | — | 3,85 | 01938 | 23 |
| Планка неподвижная | 2ТЭ10Л.10.45.080 | 2ТЭ10Л.10.45.075 | 2 | — | 3,7 | 01938 | 23 |
| Тяга | 2ТЭ10Л.10.40.0174 | 2ТЭ10Л.10.45.075 | 1 | — | 0,13 | — | 23 |
| Тяга в сборе | 2ТЭ10Л.10.40.0177 | 2ТЭ10Л.10.45.075 | 1 | — | 0,32 | — | 23 |
| Поводок правый | 2ТЭ116.10.40.051 | 2ТЭ10Л.10.45.075 | 17 | — | 0,078 | — | 23 |
| Поводок левый | 2ТЭ116.10.40.052 | 2ТЭ10Л.10.45.075 | 17 | — | 0,078 | — | 23 |
| Пружина | 2ТЭ10Л.10.45.235 | 2ТЭ10Л.10.45.075 | 4 | Проволока II-1,8 ГОСТ 9389–75 | 0,046 | 01938 | 23 |
| Винт | 2ТЭ10Л.10.40.302 | 2ТЭ10Л.10.45.075 | 16 | Заготовка, винт М8×25.58 ГОСТ 17475–72 | 0,01 | — | 23 |
| Ось | ТЭ109.10.40.173 | 2ТЭ10Л.10.45.075 | 1 | Заготовка, ось 21-8Х5×25.58 ГОСТ 9650–71 | 0,011 | — | 23 |
| Втулка | ТЭ3.02.188 | 2ТЭ10Л.10.45.075 | 2 | Металлокерамика ЖГр 1,5 Д 2,5 СТП 46-70 | 0,033 | — | 23 |
| Кольцо | ТЭ2.02.380 | 2ТЭ10Л.10.45.075 | 2 | Труба 28×6 ГОСТ 8734–75 / В20 ГОСТ 8733–74 | 0,021 | — | 23 |
| Балка в сборе | 2ТЭ10Л.10.45.070 | 2ТЭ10Л.10.45.061 | 1 | — | — | 01938 | 23 |
| Втулка | ТЭ109.10.40.127 | 2ТЭ10Л.10.45.070 | 34 | Металлокерамика ЖГр 1,5 Д 2,5-20 СТП 46-70 | 0,01 | — | 23 |
| Втулка | ТЭ109.10.40.127 | 2ТЭ10Л.10.45.077, 2ТЭ10Л.10.45.078, 2ТЭ10Л.10.45.080 | 17 | Металлокерамика ЖГр 1,5 Д 2,5-20 СТП 46-70 | 0,01 | — | 23 |
| Вилка | 2ТЭ10Л.10.40.273 | 2ТЭ10Л.10.40.0170 | 1 | Отливка 30Л I ГОСТ 977–75 | 0,099 | 01938 | 23 |
| Тяга | 2ТЭ10Л.10.40.276 | 2ТЭ10Л.10.40.0174 | 1 | Круг В10 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–79 | 0,12 | 01938 | 23 |
| Рычаг | 2ТЭ10Л.10.40.271 | 2ТЭ10Л.10.40.0169 | 1 | Отливка 30Л I ГОСТ 977–75 | 0,195 | 01938 | 23 |
| Втулка | 2ТЭ10Л.10.40.281 | 2ТЭ10Л.10.40.0169 | 1 | Металлокерамика ЖГр 1,5 Д 2,5 СТП 46-70 | 0,03 | — | 23 |
| Поршень | У10.40.011 | У10.40.010-02 | 1 | — | 1,47 | 00192 | 23 |
| Корпус цилиндра | ТЭ3.02.1296-1 | У10.40.010-02 | 1 | — | — | — | 23 |
| Крышка задняя | ТЭ3.02.1298-1 | У10.40.010-02 | 1 | СЧ 15 ГОСТ 1412–79 | 0,055 | — | 23 |
| Прокладка | ТЭ3.02.1299 | У10.40.010-02 | 1 | Пластина 1, рулон ПМБ-С-2-51 ГОСТ 7338–77 | 0,02 | — | 23 |
| Пружина | ТЭ2.02.307-1 | У10.40.010-02 | 1 | Проволока 60С2А-Г-ХН 6,0 ГОСТ 14963–69 | 0,46 | — | 23 |
| Вилка | 2ТЭ116.10.45.038 | У10.40.011 | 1 | — | — | 01938 | 23 |
| Вилка | 2ТЭ116.10.40.130 | 2ТЭ116.10.45.038 | 1 | Отливка 30Л I ГОСТ 977–75 | 0,095 | — | 23 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
