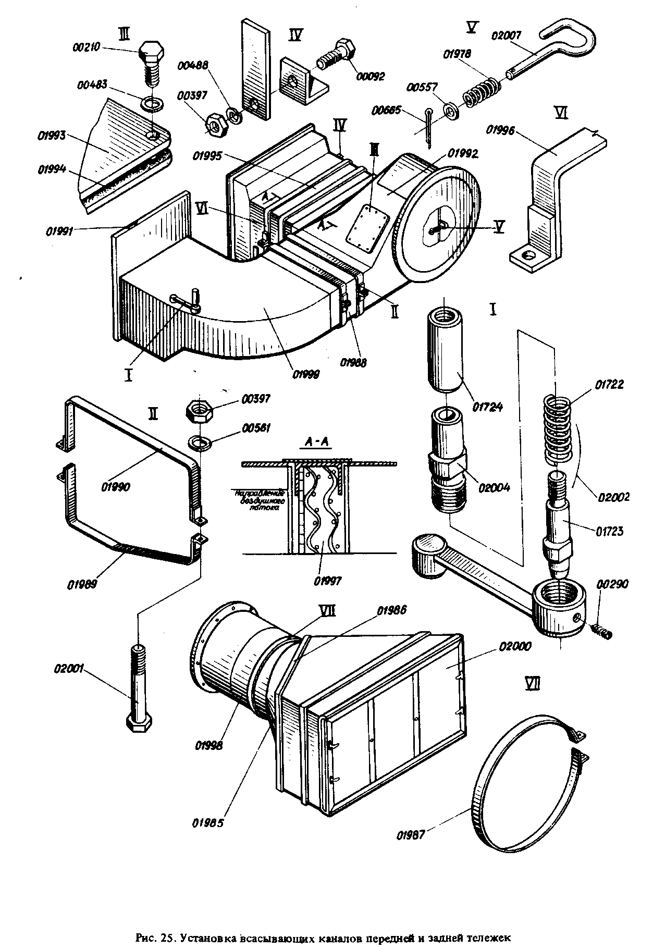

Установка всасывающих каналов передней и задней тележек - Наименование: Установка всасывающих каналов передней и задней тележек | 2ТЭ10Л.10.65.004
Установка всасывающих каналов передней и задней тележек 2ТЭ10Л.10.65.004 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Установка всасывающих каналов передней и задней тележек | 2ТЭ10Л.10.65.004 | 2139.00.00.000 | 1 | — | — | — | 25 |
| Соединительный рукав | 2ТЭ10Л.10.65.024 | 2ТЭ10Л.10.65.004 | 1 | — | 0,35 | 01986 | 25 |
| Полухомут | 2ТЭ10Л.10.65.025 | 2ТЭ10Л.10.65.004 | 2 | — | 0,36 | 01986 | 25 |
| Хомут | 2ТЭ10Л.10.65.026 | 2ТЭ10Л.10.65.004 | 1 | — | 0,278 | 01986 | 25 |
| Рукав | 2ТЭ10Л.10.65.047 | 2ТЭ10Л.10.65.004 | 1 | — | 0,35 | 01988 | 25 |
| Полухомут | 2ТЭ10Л.10.65.049 | 2ТЭ10Л.10.65.004 | 2 | — | 0,35 | 01989 | 25 |
| Полухомут | 2ТЭ10Л.10.65.050 | 2ТЭ10Л.10.65.004 | 2 | — | 0,33 | — | 25 |
| Фильтр | 2ТЭ10Л.10.65.055 | 2ТЭ10Л.10.65.004 | 1 | — | 3,54 | 01986 | 25 |
| Канал в сборе | 2ТЭ10Л.10.65.070 | 2ТЭ10Л.10.65.004 | 1 | — | 35,1 | — | 25 |
| Крышка | 2ТЭ10Л.10.65.317 | 2ТЭ10Л.10.65.070 | 1 | Лист Б-О-ПУ-2,0 ГОСТ 19903–74 / 2-IV-Б Ст3кп ГОСТ 16523–70 | 0,7 | — | 25 |
| Прокладка | 2ТЭ10Л.10.65.318 | 2ТЭ10Л.10.65.070 | 1 | Паронит ПОН 2 ГОСТ 481–80 | 0,07 | — | 25 |
| Рукав | 2ТЭ10Л.10.65.072 | 2ТЭ10Л.10.65.004 | 1 | — | 0,53 | — | 25 |
| Полухомут | 2ТЭ10Л.10.65.073 | 2ТЭ10Л.10.65.004 | 4 | — | 0,42 | — | 25 |
| Фильтр | 2ТЭ10Л.10.65.075 | 2ТЭ10Л.10.65.004 | 1 | — | 2,97 | 01986 | 25 |
| Канал в сборе | 2ТЭ10Л.10.65.083 | 2ТЭ10Л.10.65.004 | 1 | — | 17,5 | — | 25 |
| Канал в сборе | 2ТЭ10Л.10.65.094 | 2ТЭ10Л.10.65.004 | 1 | — | 26,5 | — | 25 |
| Фильтр | ТЭ3.60.47сб | 2ТЭ10Л.10.65.004 | 1 | — | 6,145 | — | 25 |
| Болт | ТЭ2.25.001 | 2ТЭ10Л.10.65.004 | 10 | Сталь 20 ГОСТ 1050–74 | 0,028 | — | 25 |
| Стойка | 2ТЭ10Л.10.65.032 | 2ТЭ10Л.10.65.004 | 2 | — | — | — | 25 |
| Стойка | 2ТЭ10Л.10.65.033 | 2ТЭ10Л.10.65.004 | 1 | — | — | — | 25 |
| Стойка | 2ТЭ10Л.10.65.034 | 2ТЭ10Л.10.65.004 | 1 | — | — | — | 25 |
| Корпус задний | 2ТЭ10Л.10.65.057 | 2ТЭ10Л.10.65.004 | 1 | — | — | 01988 | 25 |
| Ручка с фиксатором | ТГ106.10.40.026 | 2ТЭ10Л.10.65.057, 2ТЭ10Л.10.65.094 | 1 | — | 0,36 | 00088 | 25 |
| Фиксатор | ТГ106.10.40.168 | ТГ106.10.40.026 | 1 | Круг В16 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–79 | 0,055 | 00088 | 25 |
| Втулка | ТГ106.10.40.169 | ТГ106.10.40.026 | 1 | Б Ст3кп2 ГОСТ 380–71 | 0,12 | 00088 | 25 |
| Ручка | ТГ106.10.40.171 | ТГ106.10.40.026 | 1 | Круг В26 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–79 | 0,175 | 00088 | 25 |
| Пружина защелки | ТЭ1.30.527 | ТГ106.10.40.026 | 1 | Проволока II-1,6 ГОСТ 9389–75 | 0,007 | — | 25 |
| Лист боковой в сборе | 2ТЭ10Л.10.65.078 | 2ТЭ10Л.10.65.070 | 1 | — | — | — | 25 |
| Замок крышки | ТЭ2.26.035 | 2ТЭ10Л.10.65.078 | 1 | Проволока 6-О-4 ГОСТ 3282–74 | 0,02 | — | 25 |
| Пружина замка | ТЭ5.26.003 | 2ТЭ10Л.10.65.078 | 1 | Проволока II-1,2 ГОСТ 9389–75 | 0,013 | — | 25 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
