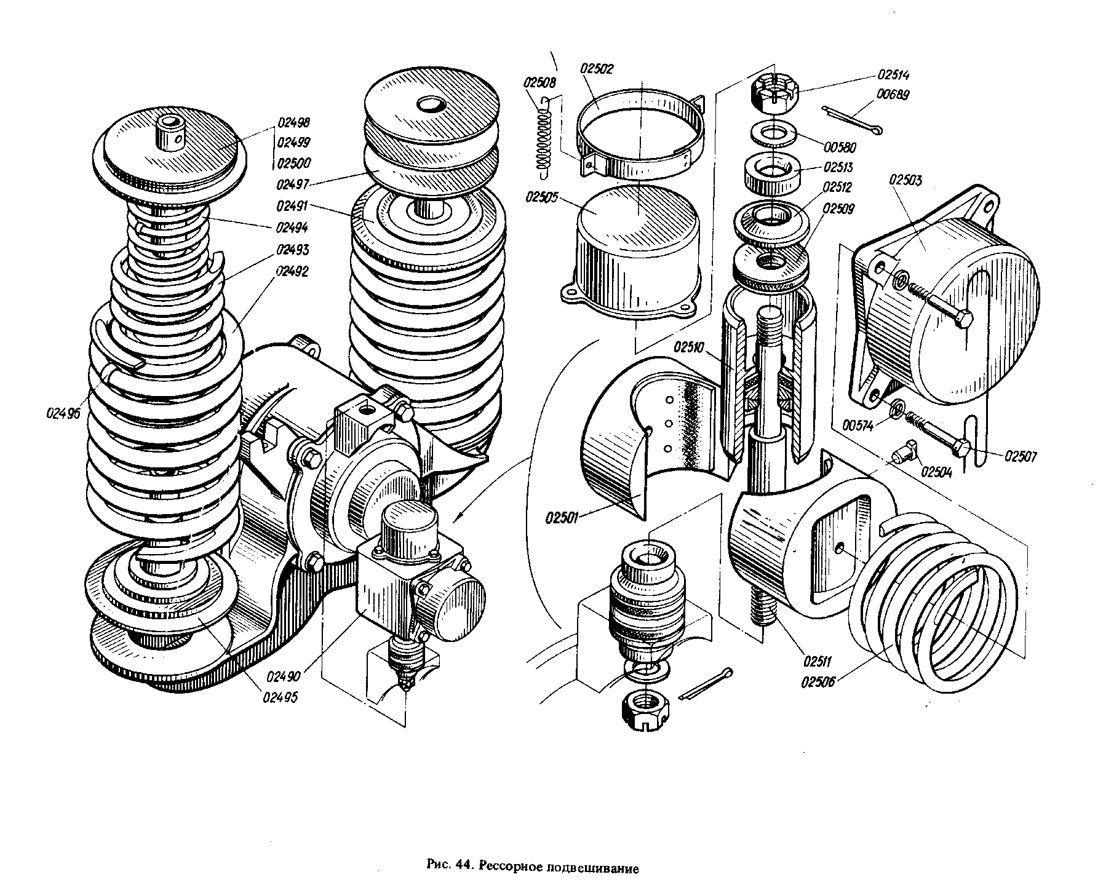

Рессорное подвешивание - Наименование: Рессорное подвешивание | 2ТЭ116.30.30.002
Рессорное подвешивание и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Номер рисунка | Номер позиции на рисунке | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг |
|---|---|---|---|---|---|---|---|
| Рессорное подвешивание | 2ТЭ116.30.30.002 | 44 | — | 2ТЭ116.30.40.002-08 | 1 | — | — |
| Гаситель колебаний фрикционный | 2ТЭ116.30.30.011 | 44 | 02490 | 2ТЭ116.30.30.002 | 6 | — | 19,6 |
| Опора пружины | 2ТЭ116.30.30.031 | 44 | 02491 | 2ТЭ116.30.30.002 | 12 | — | 11,62 |
| Пружина | 2ТЭ116.30.30.144 | 44 | 02492 | 2ТЭ116.30.30.002 | 12 | Круг В36 ГОСТ 2590-71, 60С2ХФА ГОСТ 14959-79 | 35,0 |
| Пружина | 2ТЭ116.30.30.145 | 44 | 02493 | 2ТЭ116.30.30.002 | 12 | Круг В23 ГОСТ 2590-71, 60С2 ГОСТ 14959-79 | 13,3 |
| Пружина | 2ТЭ116.30.30.146 | 44 | 02494 | 2ТЭ116.30.30.002 | 12 | Круг В16 ГОСТ 2590-71, 60С2 ГОСТ 14959-79 | 5,35 |
| Опора пружины | 2ТЭ116.30.30.152 | 44 | 02495 | 2ТЭ116.30.30.002 | 12 | Б Ст3кп2 ГОСТ 380-71 | 9,5 |
| Бирка | 2ТЭ116.30.30.181 | 44 | 02496 | 2ТЭ116.30.30.002 | 24 | Заготовка ТЭ1.19.004 | 0,006 |
| Пластина | 2ТЭ116.30.30.183 | 44 | 02497 | 2ТЭ116.30.30.002 | 24 | Лист Б ГОСТ 19903-74, Б Ст3кп2 ГОСТ 14637-79 | 1,6 |
| Пластина | ТЭ109.30.30.124 | 44 | 02498 | 2ТЭ116.30.30.002 | 36 | Лист Б-О-ПУ-1,0 ГОСТ 19903-74, 2-IV-Б Ст3кп ГОСТ 16523-70 | 0,27 |
| Пластина | ТЭ109.30.30.125 | 44 | 02499 | 2ТЭ116.30.30.002 | 36 | Лист Б-О-ПУ-1,0 ГОСТ 19903-74, 2-IV-Б Ст3кп ГОСТ 16523-70 | 0,54 |
| Пластина | ТЭ109.30.30.126 | 44 | 02500 | 2ТЭ116.30.30.002 | 36 | Лист Б-О-ПУ-1,0 ГОСТ 19903-74, 2-IV-Б Ст3кп ГОСТ 16523-70 | 0,81 |
| Вкладыш | 2ТЭ116.30.30.013 | 44 | 02501 | 2ТЭ116.30.30.011 | 2 | — | 3,24 |
| Хомут | 2ТЭ116.30.30.035 | 44 | 02502 | 2ТЭ116.30.30.011 | 1 | — | 0,09 |
| Крышка | 2ТЭ116.30.30.101 | 44 | 02503 | 2ТЭ116.30.30.011 | 1 | Алюминиевый сплав АЛ-9 ГОСТ 2685-75 | 1,86 |
| Шпонка | 2ТЭ116.30.30.103 | 44 | 02504 | 2ТЭ116.30.30.011 | 1 | Круг В25 ГОСТ 2590-71, сталь 40 ГОСТ 1050-74 | 0,08 |
| Кожух | 2ТЭ116.30.30.118 | 44 | 02505 | 2ТЭ116.30.30.011 | 1 | Полиэтилен н.д. марки 20906-040 ГОСТ 16338-70 | 0,2 |
| Пружина | 2ТЭ116.30.30.120 | 44 | 02506 | 2ТЭ116.30.30.011 | 1 | Круг В16 ГОСТ 2590-71, 60Сг ГОСТ 14959-79 | 3,15 |
| Болт | 2ТЭ116.30.30.121 | 44 | 02507 | 2ТЭ116.30.30.011 | 1 | Сталь 20 ГОСТ 1050-74 | 0,158 |
| Пружина | 130.40.20.259 | 44 | 02508 | 2ТЭ116.30.30.011 | 2 | — | 0,026 |
| Поршень | 2ТЭ116.30.30.012 | 44 | — | 2ТЭ116.30.30.011 | 1 | — | 9,58 |
| Амортизатор | 2ТЭ116.30.30.016 | 44 | 02509 | 2ТЭ116.30.30.012 | 4 | — | 0,20 |
| Поршень | 2ТЭ116.30.30.104 | 44 | 02510 | 2ТЭ116.30.30.012 | 1 | Сталь 45Л I ГОСТ 977-75 | 3,28 |
| Тяга | 2ТЭ116.30.30.105 | 44 | 02511 | 2ТЭ116.30.30.012 | 1 | Сталь 40Х ГОСТ 4543-71 | 2,4 |
| Сухарь | 2ТЭ116.30.30.106 | 44 | 02512 | 2ТЭ116.30.30.012 | 4 | Металлокерамика ЖГр 1,5 Л2,5 СТП 253-71 | 0,46 |
| Обойма | 2ТЭ116.30.30.107 | 44 | 02513 | 2ТЭ116.30.30.012 | 4 | Сталь 40 ГОСТ 1050-74 | 0,28 |
| Гайка | 2ТЭ116.30.30.167 | 44 | 02514 | 2ТЭ116.30.30.012 | 2 | Сталь 40 ГОСТ 1050-74 | 0,098 |
