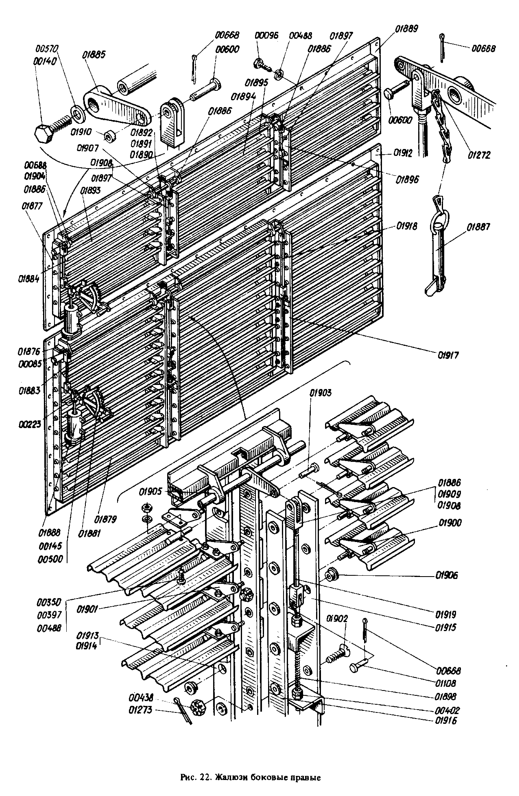

Установка боковых жалюзи и приводов к ним - Наименование: Установка боковых жалюзи и приводов к ним | 2ТЭ10Л.10.40.006

Установка боковых жалюзи и приводов к ним 2ТЭ10Л.10.40.006 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.

НаименованиеОбозначениеВходит в сборочную единицуКоличество в узле, шт.МатериалМасса, кг
Номер позиции на рисункеНомер рисунка
Установка боковых жалюзи и приводов к ним2ТЭ10Л.10.40.0062139.00.00.0001——0188522
Опора в сборе2ТЭ10Л.10.40.0982ТЭ10Л.10.40.0062—0,280188522
Жалюзи боковые правые2ТЭ10Л.10.40.01602ТЭ10Л.10.40.0061—97,20188522
Жалюзи боковые левые2ТЭ10Л.10.40.01612ТЭ10Л.10.40.0061—97,20188522
Жалюзи боковые правые2ТЭ10Л.10.40.01622ТЭ10Л.10.40.0061—155,70188522
Жалюзи боковые левые2ТЭ10Л.10.40.01632ТЭ10Л.10.40.0061—155,70188522
Кронштейн привода правых жалюзи2ТЭ10Л.10.40.01642ТЭ10Л.10.40.0062—2,850188522
Кронштейн привода левых жалюзи2ТЭ10Л.10.40.01652ТЭ10Л.10.40.0062—2,850188522
Тяга в сборе2ТЭ10Л.10.40.01672ТЭ10Л.10.40.0062—0,1650188522
Тяга в сборе2ТЭ10Л.10.40.01682ТЭ10Л.10.40.0062—0,1350188522
Тяга в сборе2ТЭ10Л.10.40.01682ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.01611—0,1350188522
Рычаг2ТЭ10Л.10.40.01692ТЭ10Л.10.40.0064—0,1960188522
Вилка2ТЭ10Л.10.40.01702ТЭ10Л.10.40.0064—0,1—22
Вилка2ТЭ10Л.10.40.01702ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.0161, 2ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01632—0,1—22
ФиксаторТЭ3.02.118 сб2ТЭ10Л.10.40.0064—0,0670188722
Цилиндр пневматическийУ10.40.010-012ТЭ10Л.10.40.0064—9,220188822
Каркас боковых жалюзи2ТЭ10Л.10.40.01142ТЭ10Л.10.40.01601—46,40188522
Планка в сборе2ТЭ10Л.10.40.01162ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.01613—0,730189022
Планка подвижная правая2ТЭ10Л.10.40.01172ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.01611—0,720188522
Планка подвижная левая2ТЭ10Л.10.40.01182ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.01611—0,720188522
Створка с осями левая2ТЭ10Л.10.40.01192ТЭ10Л.10.40.01604—2,620188522
Створка с осями левая2ТЭ10Л.10.40.01192ТЭ10Л.10.40.01618—2,620188522
Створка с осями левая2ТЭ10Л.10.40.01192ТЭ10Л.10.40.016210—2,620188522
Створка с осями левая2ТЭ10Л.10.40.01192ТЭ10Л.10.40.016320—2,620188522
Створка с осями правая2ТЭ10Л.10.40.01202ТЭ10Л.10.40.01608—2,62—22
Створка с осями правая2ТЭ10Л.10.40.01202ТЭ10Л.10.40.01614—2,62—22
Створка с осями правая2ТЭ10Л.10.40.01202ТЭ10Л.10.40.016220—2,62—22
Створка с осями правая2ТЭ10Л.10.40.01202ТЭ10Л.10.40.016310—2,62—22
Вал в сборе2ТЭ10Л.10.40.01712ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.0161, 2ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01631—6,510188522
Планка подвижная2ТЭ10Л.10.40.01722ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.01611—0,730188522
Тяга2ТЭ10Л.10.40.01732ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.01611—0,20188522
Тяга2ТЭ10Л.10.40.01742ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.0161, 2ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01631—0,130188522
Поводок правый2ТЭ116.10.40.0512ТЭ10Л.10.40.01608—0,0780191022
Поводок правый2ТЭ116.10.40.0512ТЭ10Л.10.40.01614—0,0780191022
Поводок правый2ТЭ116.10.40.0512ТЭ10Л.10.40.016220—0,0780191022
Поводок правый2ТЭ116.10.40.0512ТЭ10Л.10.40.016310—0,0780191022
Поводок левый2ТЭ116.10.40.0522ТЭ10Л.10.40.01604—0,078—22
Поводок левый2ТЭ116.10.40.0522ТЭ10Л.10.40.01618—0,078—22
Поводок левый2ТЭ116.10.40.0522ТЭ10Л.10.40.016210—0,078—22
Поводок левый2ТЭ116.10.40.0522ТЭ10Л.10.40.016320—0,078—22
Винт2ТЭ10Л.10.40.3022ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.01619Заготовка, винт М8×25.58 ГОСТ 17475–720,010188522
Винт2ТЭ10Л.10.40.3022ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.016315Заготовка, винт М8×25.58 ГОСТ 17475–720,010188522
ОсьТЭ109.10.40.1732ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.0161, 2ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01632Заготовка, ось 21-8Х5×25.58 ГОСТ 9650–710,011—22
КольцоТЭ2.02.3802ТЭ10Л.10.40.0160, 2ТЭ10Л.10.40.0161, 2ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01632Труба 28×6 ГОСТ 8734–75 / В20 ГОСТ 8733–740,021—22
Угольник верхний в сборе2ТЭ10Л.10.40.01222ТЭ10Л.10.40.0114, 2ТЭ10Л.10.40.01281——0188522
Угольник боковой в сборе2ТЭ10Л.10.40.01232ТЭ10Л.10.40.0114, 2ТЭ10Л.10.40.01262——0188522
Балка в сборе2ТЭ10Л.10.40.01372ТЭ10Л.10.40.0114, 2ТЭ10Л.10.40.01261——0188522
Угольник с отворками в сборе2ТЭ10Л.10.40.01252ТЭ10Л.10.40.0122, 2ТЭ10Л.10.40.01271——0188522
ВтулкаТЭ3.02.1882ТЭ10Л.10.40.01254Металлокерамика ЖГр 1,5 Д 2,5 СТП 46-700,0330188722
ВтулкаТЭ109.10.40.1272ТЭ10Л.10.40.0123, 2ТЭ10Л.10.40.0137, 2ТЭ10Л.10.40.0116, 2ТЭ10Л.10.40.0117, 2ТЭ10Л.10.40.0118, 2ТЭ10Л.10.40.01724Металлокерамика ЖГр 1,5 Д 2,5-20 СТП 46-700,01—22
ВтулкаТЭ109.10.40.1272ТЭ10Л.10.40.0132, 2ТЭ10Л.10.40.0133, 2ТЭ10Л.10.40.0136, 2ТЭ10Л.10.40.0129, 2ТЭ10Л.10.40.0130, 2ТЭ10Л.10.40.0131, 2ТЭ10Л.10.40.017610Металлокерамика ЖГр 1,5 Д 2,5-20 СТП 46-700,01—22
Планка2ТЭ10Л.10.40.2282ТЭ10Л.10.40.01161Полоса Б-1-8×30 ГОСТ 103–76 / Б Ст3кп2 ГОСТ 535–790,70191222
Втулка2ТЭ10Л.10.40.2792ТЭ10Л.10.40.0168, 2ТЭ10Л.10.40.0170, 2ТЭ10Л.10.40.0173, 2ТЭ10Л.10.40.0178, 2ТЭ10Л.10.40.0166, 2ТЭ10Л.10.40.0167, 2ТЭ10Л.10.40.0174, 2ТЭ116.10.45.0382Металлокерамика ЖГр 1,6 Д 2,5 СТП 46-700,0030188522
Втулка2ТЭ10Л.10.40.2792ТЭ10Л.10.40.0172, 2ТЭ10Л.10.40.0176, 2ТЭ10Л.10.40.01771Металлокерамика ЖГр 1,6 Д 2,5 СТП 46-700,0030188522
Вилка2ТЭ10Л.10.40.2732ТЭ10Л.10.40.01701Отливка 30Л I ГОСТ 977–750,0990188522
Втулка2ТЭ10Л.10.40.2812ТЭ10Л.10.40.0175, 2ТЭ10Л.10.40.01691Металлокерамика ЖГр 1,5 Д 2,5 СТП 46-700,00350191022
Каркас боковых жалюзи2ТЭ10Л.10.40.01262ТЭ10Л.10.40.01611—46,40188522
Угольник верхний в сборе2ТЭ10Л.10.40.01272ТЭ10Л.10.40.0126, 2ТЭ10Л.10.40.01341——0188522
Каркас боковых жалюзи правых2ТЭ10Л.10.40.01282ТЭ10Л.10.40.01621—50,20191222
Угольник боковой в сборе2ТЭ10Л.10.40.01322ТЭ10Л.10.40.0128, 2ТЭ10Л.10.40.01341——0188522
Угольник боковой в сборе2ТЭ10Л.10.40.01332ТЭ10Л.10.40.0128, 2ТЭ10Л.10.40.01341——0188522
Балка в сборе2ТЭ10Л.10.40.01362ТЭ10Л.10.40.0128, 2ТЭ10Л.10.40.01341——0188522
Планка в сборе2ТЭ10Л.10.40.01292ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01633—2,170188522
Планка2ТЭ10Л.10.40.2412ТЭ10Л.10.40.01291Полоса Б-1-8×30 ГОСТ 103–76 / Б Ст3кп2 ГОСТ 535–792,10191022
Планка подвижная2ТЭ10Л.10.40.01302ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01631—2,120188522
Планка подвижная2ТЭ10Л.10.40.01312ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01631—2,120188522
Планка подвижная2ТЭ10Л.10.40.01762ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01631—2,750188522
Тяга в сборе2ТЭ10Л.10.40.01772ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01631—0,320188522
Тяга в сборе2ТЭ10Л.10.40.01782ТЭ10Л.10.40.0162, 2ТЭ10Л.10.40.01631—0,270188522
Каркас боковых жалюзи2ТЭ10Л.10.40.01342ТЭ10Л.10.40.01631—50,20188522
Рычаг2ТЭ10Л.10.40.01662ТЭ10Л.10.40.0164, 2ТЭ10Л.10.40.01651—1,260188522
СекторТЭ3.02.1172ТЭ10Л.10.40.01641—1,290188722
Валик2ТЭ10Л.10.45.2212ТЭ10Л.10.40.0164, 2ТЭ10Л.10.40.01651Заготовка, ось 22-20Х5×60.40 ГОСТ 9650–710,158—22
СобачкаТЭ2.02.329-22ТЭ10Л.10.40.0164, 2ТЭ10Л.10.40.01651Сталь 45ХП ТУ № ТЭ3.ТУ150,060192422
ПружинаТЭ2.02.3302ТЭ10Л.10.40.0164, 2ТЭ10Л.10.40.01651Проволока II-0,8 ГОСТ 9389–750,012—22
ЗащелкаТЭ2.02.3312ТЭ10Л.10.40.0164, 2ТЭ10Л.10.40.01651Сталь 40 ГОСТ 1050–740,009—22
ШайбаТЭ1.02.1802ТЭ10Л.10.40.0164, 2ТЭ10Л.10.40.01651Лист Б-О-ПУ-1,5 ГОСТ 19903–74 / 2-IV-Б Ст3кп ГОСТ 16523–700,005—22
РучкаТЭ3.99.0752ТЭ10Л.10.40.01661—0,115—22
Втулка2ТЭ10Л.10.45.2242ТЭ10Л.10.40.01661Металлокерамика ЖГр 1,5 Д 2,5 СТП 46-700,03—22
СекторТЭ3.02.116Сб2ТЭ10Л.10.40.01651—1,290188722
ПоршеньУ10.40.011У10.40.010-011—1,470019222
Корпус цилиндраТЭ3.02.1296-1У10.40.010-011—5,2—22
Крышка задняяТЭ3.02.1298-1У10.40.010-011СЧ 15 ГОСТ 1412–790,055—22
ПрокладкаТЭ3.02.1299У10.40.010-011Пластина 1, рулон ПМБ-С-2-51 ГОСТ 7338–770,02—22
Пружина2ТЭ10Л.10.40.253У10.40.010-011Проволока 60С2А-Г-ХН 6,0 ГОСТ 14963–690,460188522
Вилка2ТЭ116.10.45.038У10.40.0111—0,1—22
Вилка2ТЭ116.10.45.1302ТЭ116.10.45.0381Отливка 30Л I ГОСТ 977–750,0950005822

Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
