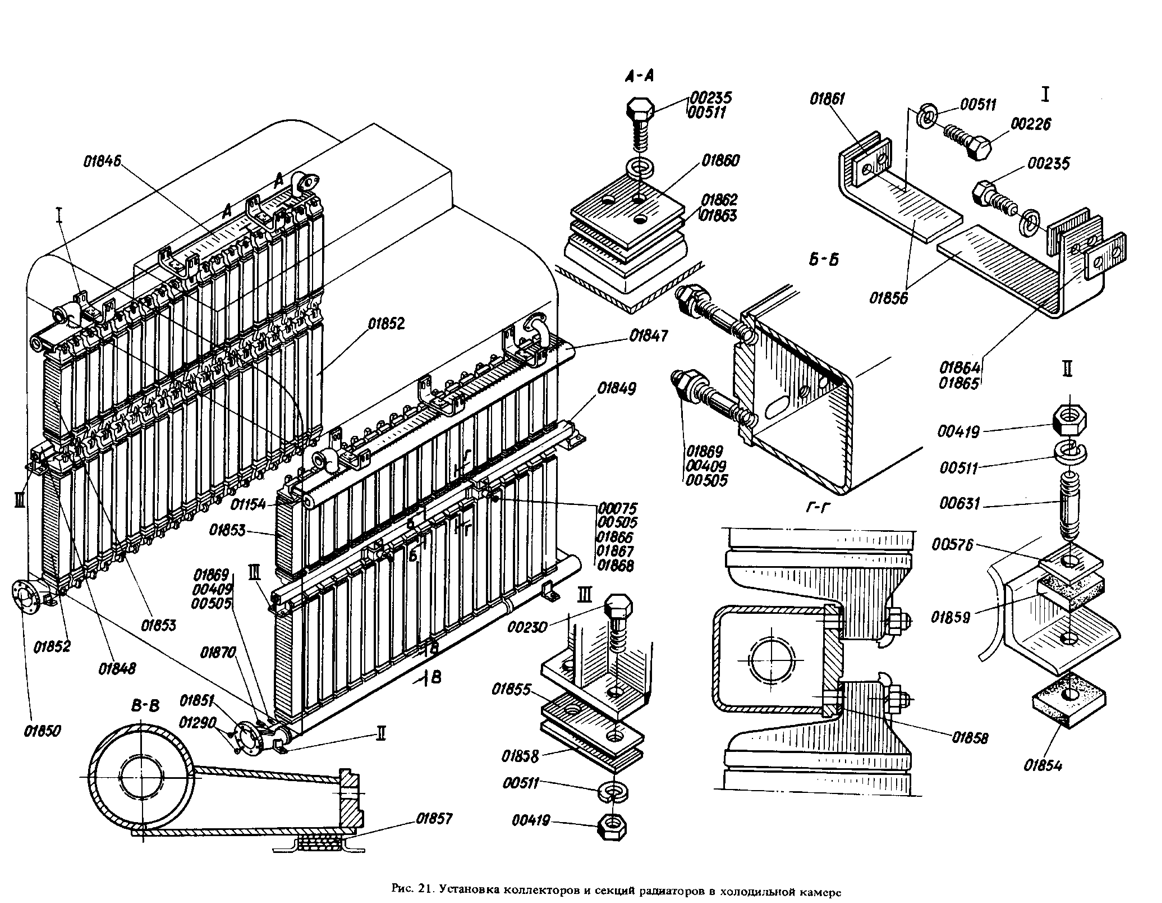

Установка коллекторов и секций радиаторов в холодильной камере - Наименование: Установка коллекторов и секций радиаторов в холодильной камере | 2ТЭ10Л.10.30.006
Установка коллекторов и секций радиаторов в холодильной камере 2ТЭ10Л.10.30.006 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Установка коллекторов и секций радиаторов в холодильной камере | 2ТЭ10Л.10.30.006 | 2139.00.00.000 | 1 | — | — | — | 21 |
| Коллектор водяной верхний правый | 2ТЭ10Л.10.30.094 | 2ТЭ10Л.10.30.006 | 1 | — | 122,050 | — | 21 |
| Коллектор водяной верхний левый | 2ТЭ10Л.10.30.095 | 2ТЭ10Л.10.30.006 | 1 | — | 123,2 | — | 21 |
| Коллектор водяной средний правый | 2ТЭ10Л.10.30.096 | 2ТЭ10Л.10.30.006 | 1 | — | 130,0 | — | 21 |
| Коллектор водяной средний левый | 2ТЭ10Л.10.30.097 | 2ТЭ10Л.10.30.006 | 1 | — | 130,2 | — | 21 |
| Коллектор водяной нижний правый | 2ТЭ10Л.10.30.098 | 2ТЭ10Л.10.30.006 | 1 | — | 121,5 | — | 21 |
| Коллектор водяной нижний левый | 2ТЭ10Л.10.30.099 | 2ТЭ10Л.10.30.006 | 1 | — | 121,5 | — | 21 |
| Секция водовоздушного радиатора типа ВС-1,2 | Р62.131.000 | 2ТЭ10Л.10.30.006 | 38 | — | 44,5 | — | 21 |
| Секция водовоздушного радиатора типа ВС-0,5 | Р62.240.000 | 2ТЭ10Л.10.30.006 | 38 | — | 27,532 | — | 21 |
| Прокладка | 2ТЭ10Л.10.30.204 | 2ТЭ10Л.10.30.006 | 6 | Пластина 1, рулон ТМКЩ-С-1,6-95 ГОСТ 7338–75 | 0,07 | — | 21 |
| Прокладка | 2ТЭ10Л.10.30.253 | 2ТЭ10Л.10.30.006 | — | Лист Б-О-ПУ-1,5 ГОСТ 19903–74 / 2-IV-Б Ст3кп ГОСТ 16523–70 | 0,09 | — | 21 |
| Пластина | 2ТЭ10Л.10.30.254 | 2ТЭ10Л.10.30.006 | 6 | Сталь 60Г ГОСТ 1050–74 | 3,0 | — | 21 |
| Полоса резиновая | 2ТЭ10Л.10.30.390 | 2ТЭ10Л.10.30.006 | 2 | Пластина губчатая техническая с 2-мя пленками ТУ 38-105.867-75 | 2,8 | — | 21 |
| Прокладка | 2ТЭ10Л.10.30.600 | 2ТЭ10Л.10.30.006 | 152 | Паронит ПОН-3 ГОСТ 481–80 | 0,023 | — | 21 |
| Прокладка | ТГ106.10.30.187 | 2ТЭ10Л.10.30.006 | 6 | Пластина 1 ТМКЩ-С-16-99 ГОСТ 7338–77 | 0,032 | — | 21 |
| Накладка | 2ТЭ10Л.10.30.446 | 2ТЭ10Л.10.30.006 | 6 | Лист Б-О-ПУ-3,0 ГОСТ 19903–74 / 2-IV Ст3кп ГОСТ 16523–70 | 0,35 | — | 21 |
| Накладка | ТЭ10.10.30.158 | 2ТЭ10Л.10.30.006 | 12 | Лист Б-О-ПУ-1,5 ГОСТ 19903–74 / 2-IV Ст3кп ГОСТ 16523–70 | 0,247 | — | 21 |
| Прокладка | ТЭ10.10.30.163 | 2ТЭ10Л.10.30.006 | — | Лист Б-О-ПУ-1,0 ГОСТ 19903–74 / 2-IV Ст3кп ГОСТ 16523–70 | 0,068 | — | 21 |
| Прокладка | ТЭ10.10.30.164 | 2ТЭ10Л.10.30.006 | — | Лист Б-О-ПУ-1,5 ГОСТ 19903–74 / 2-IV Ст3кп ГОСТ 16523–70 | 0,102 | — | 21 |
| Прокладка | ТЭ10.10.30.165 | 2ТЭ10Л.10.30.006 | — | Лист Б-О-ПУ-1,0 ГОСТ 19903–74 / 2-IV Ст3кп ГОСТ 16523–70 | 0,04 | — | 21 |
| Прокладка | ТЭ10.10.30.166 | 2ТЭ10Л.10.30.006 | — | Лист Б-О-ПУ-1,5 ГОСТ 19903–74 / 2-IV Ст3кп ГОСТ 16523–70 | 0,06 | — | 21 |
| Шайба | ТЭ3.65.416 | 2ТЭ10Л.10.30.006 | — | Лист Б-О-ПУ-2,0 ГОСТ 19903–74 / 2-IV Ст3кп ГОСТ 16523–70 | 0,021 | — | 21 |
| Шайба | ТЭ3.65.417 | 2ТЭ10Л.10.30.006 | 8 | Лист Б-О-ПУ-3,0 ГОСТ 19903–74 / 2-IV Ст3кп ГОСТ 16523–70 | 0,031 | — | 21 |
| Шайба | ТЭ3.65.419 | 2ТЭ10Л.10.30.006 | 8 | Лист Б-О-ПУ-8 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–79 | 0,083 | — | 21 |
| Шпилька | ТЭ2.02.246-2 | 2ТЭ10Л.10.30.094, 2ТЭ10Л.10.30.095, 2ТЭ10Л.10.30.098, 2ТЭ10Л.10.30.099 | 38 | Сталь 40 ГОСТ 1050–74 | 0,145 | 01869 | 21 |
| Шпилька | ТЭ2.02.246-2 | 2ТЭ10Л.10.30.096, 2ТЭ10Л.10.30.097 | 76 | Сталь 40 ГОСТ 1050–74 | 0,145 | 01869 | 21 |
| Штуцер | ТЭ2.43.079 | 2ТЭ10Л.10.30.098, 2ТЭ10Л.10.30.099 | 1 | Шестигранник 36-5 ГОСТ 8560–67 / Сталь 40 ГОСТ 1051–73 | 0,236 | 01870 | 21 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
