Каталог железнодорожных комплектующих

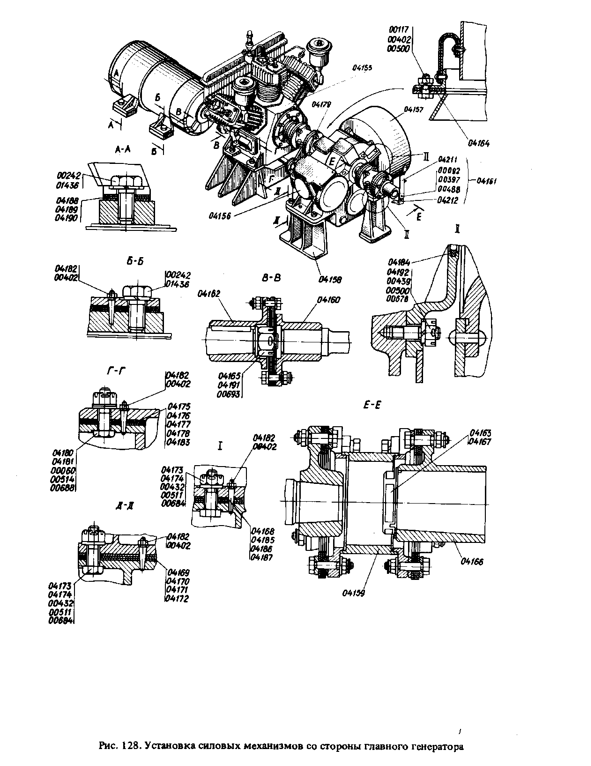

Установка силовых механизмов со стороны главного генератора - Наименование: Установка силовых механизмов со стороны главного генератора | 2139.85.04.000

Установка силовых механизмов со стороны главного генератора и комплектующие. Выберите необходимую позицию.

НаименованиеОбозначениеНомер рисункаНомер позиции на рисункеВходит в сборочную единицуКоличество в узле, шт.МатериалМасса, кг
Установка силовых механизмов со стороны главного генератора2139.85.04.000128—2139.00.00.000——1954,3
Установка фундаментов2ТЭ10Л.85.04.058128041582139.85.04.0001—33,17
Муфта2ТЭ10Л.85.04.064128041592139.85.04.0002—29,2
Привод двухмашинного агрегата2ТЭ10Л.85.04.078128041602139.85.04.0001—14,1
Стойка2ТЭ10Л.10.65.034128041612139.85.04.0001——
Редуктор (см. группу 85.08)2ТЭ10В.85.08.007-01128041562139.85.04.0001—430
Вентилятор (см. группу 85.12)2ТЭ10Л.85.12.019128041572139.85.04.0001—97,87
Фланец2139.85.04.114128041622139.85.04.0001Сталь 40 ГОСТ 1050–743,32
Гайка2ТЭ10Л.85.02.103128041632139.85.04.0001Сталь 40 ГОСТ 1050–740,6
Прокладка2ТЭ10Л.85.02.121128041642139.85.04.0001Пластина губчатая 5-гр. II ТУ 38 105867–750,2
Гайка2ТЭ10Л.85.04.103128041652139.85.04.0001Сталь 40 ГОСТ 1050–740,32
Фланец муфты2ТЭ10Л.85.04.113128041662139.85.04.0001Сталь 40 ГОСТ 1050–7410,5
Шайба2ТЭ10Л.85.04.161128041672139.85.04.0001Лист Б-О-ПУ-1,5 ГОСТ 19903–74 / 2-IV Ст3кп ГОСТ 16523–700,06
Прокладка регулировочная2ТЭ10Л.85.04.103128041682139.85.04.0001Жесть белая 28 ЖР-11 ГОСТ 17718–720,047
Прокладка регулировочная2ТЭ10Л.85.09.154128041692139.85.04.0003Лист Б-О-ПУ-3,0 ГОСТ 19903–74 / 2-IV-БСт3кп ГОСТ 16523–700,612
Прокладка регулировочная2ТЭ10Л.85.09.155128041702139.85.04.0002Лист Б-О-ПУ-1,0 ГОСТ 19903–74 / 2-IV-БСт3кп ГОСТ 16523–700,204
Прокладка регулировочная2ТЭ10Л.85.09.156128041712139.85.04.0001Лист Б-О-ПУ-0,5 ГОСТ 19904–74 / СТК-1 ГОСТ 17715–720,102
Прокладка регулировочная2ТЭ10Л.85.09.157128041722139.85.04.0001Жесть белая 28 ГГЖР-11 ГОСТ 17718–720,051
Болт2ТЭ10Л.85.09.286128041732139.85.04.0004Заготовка М20×90-66 ГОСТ 7796–700,22
Болт2ТЭ10Л.85.09.287128041742139.85.04.0004Заготовка М20×75-66 ГОСТ 7796–700,21
Прокладка регулировочнаяТЭ3.52.033128041752139.85.04.0004Лист Б-О-ПН-0,5 ГОСТ 19904–74 / СТК-1 ГОСТ 17715–720,01
Прокладка регулировочнаяТЭ3.52.034128041762139.85.04.0008Лист Б-О-ПУ-1,0 ГОСТ 19903–74 / 2-IV-БСт3кп ГОСТ 16523–700,050
Прокладка регулировочнаяТЭ3.52.035128041772139.85.04.00012Лист Б-О-ПУ-3,0 ГОСТ 19903–74 / 2-IV-БСт3кп ГОСТ 16523–700,150
Прокладка регулировочнаяТЭ3.52.066128041782139.85.04.0004Лист Б-О-ПУ-5,0 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–790,4
Фланец муфтыТЭ3.52.104-2128041792139.85.04.0001Сталь 40 ГОСТ 1050–7413,0
БолтТЭ3.52.152128041802139.85.04.0004Сталь 40 ГОСТ 1050–740,28
ШайбаТЭ3.52.153128041812139.85.04.0004Лист Б-О-ПУ-2,0 ГОСТ 19903–74 / 2-IV-БСт3кп2 ГОСТ 16523–700,014
Штифт коническийТЭ3.52.159128041822139.85.04.0006Сталь 40 ГОСТ 1050–740,05
Прокладка регулировочнаяТЭ3.52.1301128041832139.85.04.0004Лист А-О-ПН-0,2 ГОСТ 19904–74 / СТК-1 ГОСТ 17715–720,02
КольцоТЭ3.53.1270128041842139.85.04.0001Войлок ЭС8 ГОСТ 288–720,007
Прокладка регулировочнаяТЭ3.55.016128041852139.85.04.0006Лист Б-О-ПУ-3,0 ГОСТ 19903–74 / 2-IV-БСт3кп ГОСТ 16523–700,108
Прокладка регулировочнаяТЭ3.55.017128041862139.85.04.0004Лист Б-О-ПУ-1,0 ГОСТ 19904–74 / 2-IV-БСт3кп ГОСТ 16523–700,039
Прокладка регулировочнаяТЭ3.55.018128041872139.85.04.0002Лист Б-О-ПН-0,5 ГОСТ 19904–74 / СТК-1 ГОСТ 17715–720,020
Прокладка регулировочнаяТЭ3.55.019128041882139.85.04.0004Лист Б-О-ПН-0,5 ГОСТ 19904–74 / СТК-1 ГОСТ 17765–720,035
Прокладка регулировочнаяТЭ3.55.020128041892139.85.04.0008Лист Б-О-ПУ-1,0 ГОСТ 19904–74 / 2-IV-БСт3кп ГОСТ 16523–700,07
Прокладка регулировочнаяТЭ3.55.021128041902139.85.04.00012Лист Б-О-ПУ-3,0 ГОСТ 19903–74 / 2-IV-БСт3кп ГОСТ 16523–700,21
ШайбаТЭ3.55.026128041912139.85.04.0001Сталь 40 ГОСТ 1050–740,067
Шпилька1995.00.00.217128041922139.85.04.0006Сталь 40 ГОСТ 1050–740,0333
Болт2ТЭ10Л.85.04.163129041932ТЭ10Л.85.04.0642Сталь 38ХС ГОСТ 4543–710,064
Гайка2ТЭ10Л.85.04.164129041942ТЭ10Л.85.04.0642Сталь 38ХС ГОСТ 4543–710,0225
Полумуфта2ТЭ10Л.85.04.257129041952ТЭ10Л.85.04.0642Сталь 30Л1 ГОСТ 977–753,50
Болт2ТЭ10Л.85.04.261129041962ТЭ10Л.85.04.0648Заготовка, болт 3М20×50.66 СТП 263–720,158
Фланец2ТЭ10Л.85.04.265129041972ТЭ10Л.85.04.0642Сталь 40 ГОСТ 1050–744,9
Диск муфтыТЭ3.52.055129041982ТЭ10Л.85.04.06444Лист Б-О-ПО-0,5 ГОСТ 19904–74 / III Ст3кп2 ГОСТ 1542–710,14
Блок муфтыТЭ3.52.057129041992ТЭ10Л.85.04.06412Сталь 40 ГОСТ 1050–740,22
ГайкаТЭ1.55.045-1129042002ТЭ10Л.85.04.06412Сталь 40 ГОСТ 1051–730,08
ШайбаТЭ1.55.046129042012ТЭ10Л.85.04.06412Круг В36 ГОСТ 2590–73 / Б Ст3кп2 ГОСТ 535–790,04
ШайбаМ62.85.02.201129042022ТЭ10Л.85.04.0646Круг В36 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–790,027
Фланец2ТЭ10Л.85.04.074129042032ТЭ10Л.85.04.0781—2,91
Вал2ТЭ10Л.85.04.297129042042ТЭ10Л.85.04.0781Сталь 40Х ГОСТ 4543–716,06
Фланец2139.85.04.113129042052ТЭ10Л.85.04.0781Сталь 40 ГОСТ 1050–743,08
Диск муфтыМ62.85.02.103129042062ТЭ10Л.85.04.07836Лист Б-О-ПО-0,5 ГОСТ 19904–74 / III 30ХГСА ГОСТ 1542–710,054
ШайбаМ62.85.02.104129042072ТЭ10Л.85.04.07824Круг В20 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–790,005
БолтМ62.85.02.106129042082ТЭ10Л.85.04.07812Сталь 40 ГОСТ 1050–740,052
ГайкаМ62.85.02.200129042092ТЭ10Л.85.04.07812Сталь 40 ГОСТ 1050–74—
Планка2ТЭ10Л.10.65.165128042112ТЭ10Л.10.65.0341Лист Б-О-ПУ-5,0 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–790,45
УгольникТЭ3.60.154128042122ТЭ10Л.10.65.0341Угольник Б32×32×4 ГОСТ 8509–72 / Б Ст3кп2 ГОСТ 535–790,048
