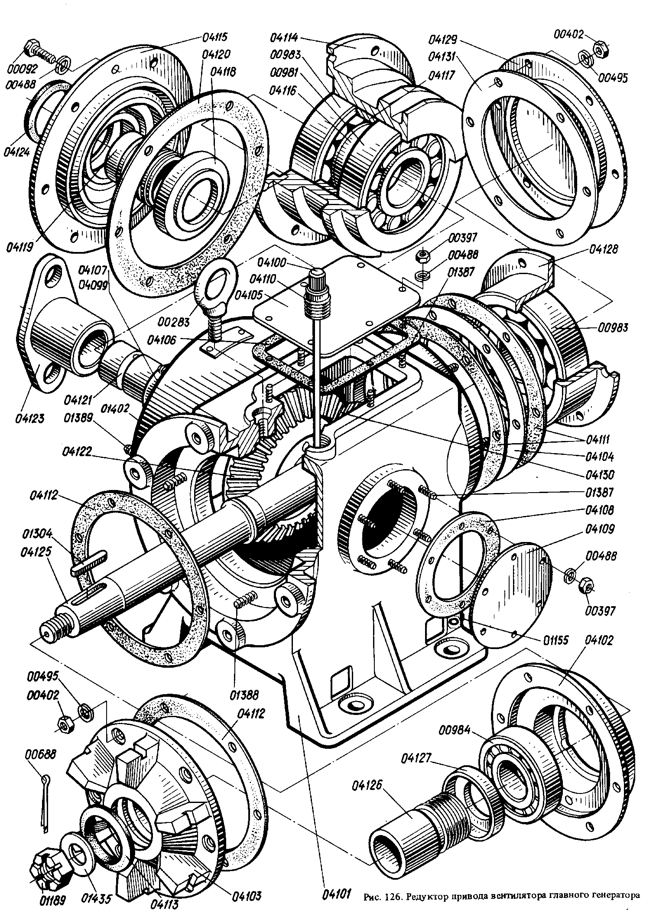

Редуктор привода вентилятора главного генератора - Наименование: Редуктор привода вентилятора главного генератора | 2ТЭ10Л.70.95.002

Редуктор привода вентилятора главного генератора и комплектующие. Выберите необходимую позицию.

НаименованиеОбозначениеНомер рисункаНомер позиции на рисункеВходит в сборочную единицуКоличество в узле, шт.МатериалМасса, кг
Редуктор привода вентилятора главного генератора2ТЭ10Л.70.95.002125040412139.70.90.000———
Масломер2ТЭ10Л.70.95.013126041002ТЭ10Л.70.95.0021—0,053
Корпус редуктора2ТЭ10Л.70.95.120-1126041012ТЭ10Л.70.95.0021Чугун СЧ 18 ГОСТ 1412–7950
Гнездо подшипника2ТЭ10Л.70.95.121126041022ТЭ10Л.70.95.0021Сталь 5пс ГОСТ 380–712,84
Крышка подшипника2ТЭ10Л.70.95.123-1126041032ТЭ10Л.70.95.0021Чугун СЧ 18 ГОСТ 1412–794,1
Кольцо регулировочное2ТЭ10Л.70.95.124126041042ТЭ10Л.70.95.0021Сталь 5пс ГОСТ 380–710,52
Крышка2ТЭ10Л.70.95.125126041052ТЭ10Л.70.95.0021Лист Б-О-ПУ-4,8 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–690,68
Прокладка2ТЭ10Л.70.95.126126041062ТЭ10Л.70.95.0021Паронит 1 ГОСТ 481–710,034
Кольцо регулировочное2ТЭ10Л.70.95.127126041072ТЭ10Л.70.95.0021Сталь 5пс ГОСТ 380–710,49
Прокладка2ТЭ10Л.70.95.128126041082ТЭ10Л.70.95.0021Паронит 1 ГОСТ 481–710,018
Крышка2ТЭ10Л.70.95.129126041092ТЭ10Л.70.95.0021Лист Б-О-ПУ-3,0 ГОСТ 19903–74 / Б Ст3кп ГОСТ 16523–700,3
Пробка-суфлер2ТЭ10Л.70.95.130126041102ТЭ10Л.70.95.0021Сталь 20 ГОСТ 1050–740,075
Прокладка2ТЭ10Л.70.95.140126041112ТЭ10Л.70.95.0022Паронит ПОН 0,6 ГОСТ 481–710,022
Прокладка (по черт. 2ТЭ10Л.70.95.140)2ТЭ10Л.70.95.141126040992ТЭ10Л.70.95.0011Паронит ПОН 0,6 ГОСТ 481–710,022
Прокладка (по черт. 2ТЭ10Л.70.95.119)2ТЭ10Л.70.95.142126041122ТЭ10Л.70.95.0022Паронит ПОН 1 ГОСТ 481–710,107
КольцоТЭ3.53.1270126041132ТЭ10Л.70.95.0021Войлок Т38 ГОСТ 288–720,007
Вал ведущий в сборе2ТЭ10Л.70.95.011-1126—2ТЭ10Л.70.95.002———
Гнездо подшипника2ТЭ10Л.70.95.102126041142ТЭ10Л.70.95.011-11Чугун СЧ 18 ГОСТ 1412–706,2
Крышка подшипника2ТЭ10Л.70.95.103126041152ТЭ10Л.70.95.011-11Сталь 5пс ГОСТ 380–715,2
Втулка2ТЭ10Л.70.95.104126041162ТЭ10Л.70.95.011-11Сталь 5пс ГОСТ 380–710,4
Втулка2ТЭ10Л.70.95.105126041172ТЭ10Л.70.95.011-11Сталь 5пс ГОСТ 380–710,81
Кольцо лабиринта2ТЭ10Л.70.95.106126041182ТЭ10Л.70.95.011-11Сталь 5пс ГОСТ 380–710,215
Втулка2ТЭ10Л.70.95.107126041192ТЭ10Л.70.95.011-11Сталь 5пс ГОСТ 380–710,38
Прокладка2ТЭ10Л.70.95.119126041202ТЭ10Л.70.95.011-11Паронит ПОН 1 ГОСТ 481–710,185
Вал2ТЭ10Л.70.95.144-1126041212ТЭ10Л.70.95.011-11Сталь 40 ГОСТ 1050–744,6
Шестерня Z=362ТЭ10Л.70.95.145-1126041222ТЭ10Л.70.95.011-11Сталь 20 ГОСТ 4543–715,6
Фланец2ТЭ10Л.70.95.146-1126041232ТЭ10Л.70.95.011-11Сталь 40 ГОСТ 1050–741,6
Вал ведомый в сборе2ТЭ10Л.70.95.012126—2ТЭ10Л.70.95.002———
Вал2ТЭ10Л.70.95.112126041252ТЭ10Л.70.95.0121Сталь 40 ГОСТ 1050–747,28
Втулка2ТЭ10Л.70.95.114126041262ТЭ10Л.70.95.0121Сталь 5пс ГОСТ 380–710,55
Кольцо лабиринта2ТЭ10Л.70.95.115126041272ТЭ10Л.70.95.0121Сталь 5пс ГОСТ 380–710,17
Гнездо подшипника2ТЭ10Л.70.95.116126041282ТЭ10Л.70.95.0121Сталь 5пс ГОСТ 380–712,11
Крышка2ТЭ10Л.70.95.117126041292ТЭ10Л.70.95.0121Сталь 5пс ГОСТ 380–711,75
Шестерня Z=172ТЭ10Л.70.95.110-1126041302ТЭ10Л.70.95.0121—1,28
Прокладка2ТЭ10Л.70.95.143126041312ТЭ10Л.70.95.0121—0,157
