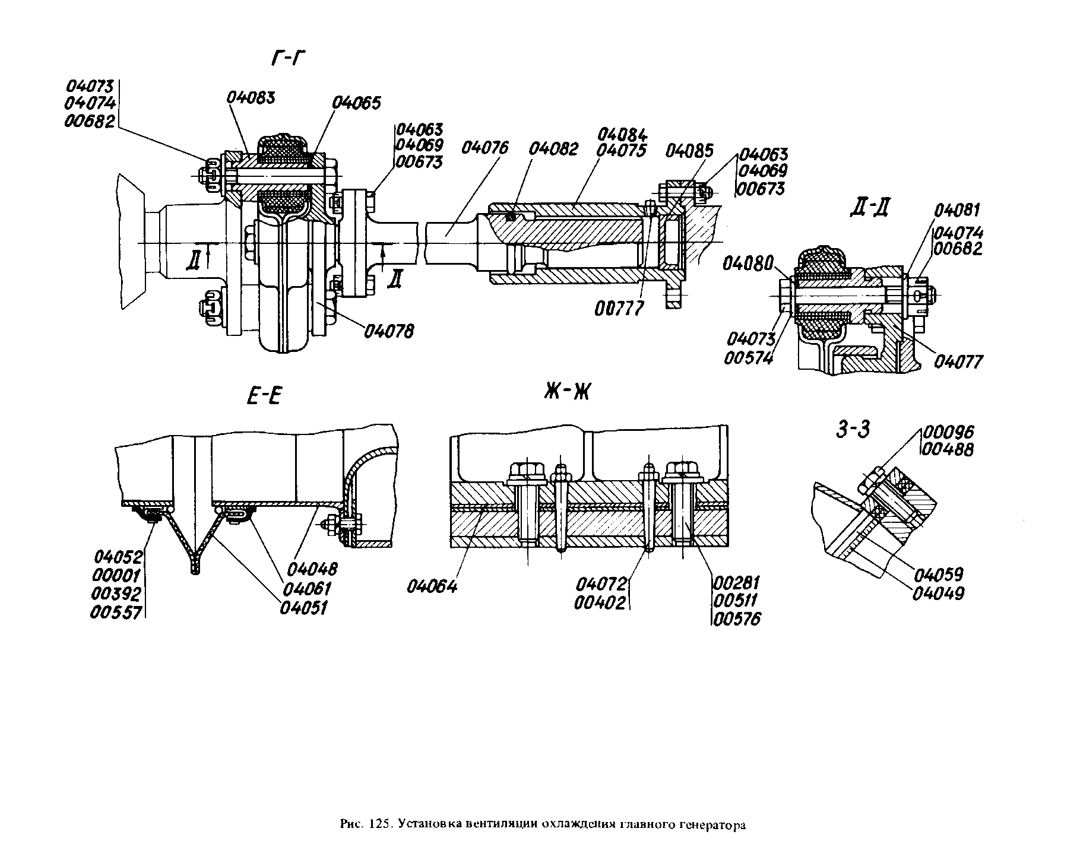

Установка вентиляции охлаждения главного генератора - Наименование: Установка вентиляции охлаждения главного генератора | 2139.70.90.000

Блок колесно-моторный и комплектующие. Выберите необходимую позицию.

НаименованиеОбозначениеНомер рисункаНомер позиции на рисункеВходит в сборочную единицуКоличество в узле, шт.МатериалМасса, кг
Установка вентиляции охлаждения главного генератора2139.70.90.000125—2139.00.00.0001——
Вал2139.70.90.011125040452139.70.90.0001—11,75
Фундамент2139.70.90.013125040462139.70.90.0001—68,93
Хомут2ТЭ10Л.70.90.018125040472139.70.90.0004—0,52
Обечайка2ТЭ10Л.70.90.020125040482139.70.90.0001—5,65
Сетка2ТЭ10Л.70.90.041125040492139.70.90.0001—1,2
Кронштейн2ТЭ10Л.70.90.056-1125040502139.70.90.0001—83,72
Рукав2ТЭ10Л.70.90.060125040512139.70.90.0001—0,32
Хомут2ТЭ10Л.70.90.061125040522139.70.90.0002—0,168
Канал2ТЭ10Л.70.90.072125040532139.70.90.0001—59,81
Фильтр2ТЭ10Л.70.90.080125040542139.70.90.0001—6,72
Стойка2ТЭ10Л.70.90.0108125040552139.70.90.0004—0,233
Канал нагнетательный2ТЭ10Л.70.90.0111125040562139.70.90.0001—44,9
Фундамент2ТЭ10Л.70.90.0116-2125040572139.70.90.0001—68,93
Жалюзи2ТЭ10Л.70.90.0120125040582139.70.90.0001—20,2
Редуктор2ТЭ10Л.70.95.002125040412139.70.90.0001—110,22
Вентилятор в сборе2ТЭ10Л.85.12.020125040422139.70.90.0001—81,5
Прокладка2ТЭ10Л.70.90.103125040592139.70.90.0001Пластина губчатая техническая 5-Игр. 38-105867-750,25
Муфта2ТЭ10Л.70.90.200125040602139.70.90.0001Шестигранник 19-5 ГОСТ 8560-67; Сталь 20 ГОСТ 1051-730,198
Лента прокладочная2ТЭ10Л.70.90.266125040612139.70.90.0002Резина IVа, сорт 1 ТУ 3810 53 76-720,047
Прокладка2ТЭ10Л.70.90.379125040622139.70.90.0004Лист Б-О-ПУ-3,0 ГОСТ 19903-740,15
Болт2ТЭ10Л.70.90.391125040632139.70.90.011; 2139.70.90.0004; 4Сталь 38ХС ГОСТ 4543-710,023
Прокладка регулировочная2ТЭ10Л.70.90.392125040642139.70.90.0004Лист Б-О-ПУ-3,0 ГОСТ 19903-740,168
Планка2ТЭ10Л.70.90.512125040662139.70.90.0002Б Ст3кп2 ГОСТ 380-712,21
Шпилька1995.00.00.217125040672139.70.90.0006Сталь 40 ГОСТ 1050-740,0333
Прокладка2ТЭ10Л.85.02.121125040682139.70.90.0001Пластина губчатая 5-гр.II ТУ 38.105867-750,200
Гайка2ТЭ10Л.85.09.231125040692139.70.90.000; 2139.70.90.0114; 4Сталь 38ХС ГОСТ 4543-710,015
БолтТЭ2.25.001125040702139.70.90.0008Сталь 20 ГОСТ 1050-740,028
КольцоТЭ3.53.1270125040712139.70.90.0001Войлок 7С8 ГОСТ 288-720,007
ПрокладкаТЭ8.52.1313125040652139.70.90.0002Лист Б-О-ПУ-1,0 ГОСТ 19903-740,004
Штифт коническийТЭ3.55.159125040722139.70.90.0002Сталь 40 ГОСТ 1050-740,05
БолтТЭ3.55.012-1125040732139.70.90.011; 2139.70.90.0002; 2Круг 16-5 ГОСТ 7417-75; 38ХС ГОСТ 4543-710,22
ГайкаТЭ3.55.013125040742139.70.90.011; 2139.70.90.0002; 2Шестигранник 27-5 ГОСТ 8560-78; 38ХС ГОСТ 1051-730,039
Фланец2139.70.90.012125040752139.70.90.0111—1,95
Вал2139.70.90.101125040762139.70.90.0111Сталь 40 ГОСТ 1050-743,2
Фланец2139.70.90.102125040772139.70.90.0111Сталь 40 ГОСТ 1050-740,9
Фланец2ТЭ10Л.70.90.401125040782139.70.90.0111Сталь 40 ГОСТ 1050-740,5
Прокладка 30×18×1ТЭ3.55.1313125040802139.70.90.0112Лист Б-О-ПУ-1,0 ГОСТ 19903-740,004
ШайбаТЭ3.55.014125040812139.70.90.0112Сталь 40 ГОСТ 1050-740,023
Фланец2139.70.90.103125040842139.70.90.0121Сталь 40 ГОСТ 1050-741,8
Заглушка2139.70.90.104125040852139.70.90.0121Б Ст3кп2 ГОСТ 380-710,127
Переходник2ТЭ10Л.70.90.074125040862ТЭ10Л.70.90.0721—15,2
Задвижка2ТЭ10Л.70.90.073125040872ТЭ10Л.70.90.0721—11,2
ЗамокМ62.70.40.047125040882ТЭ10Л.70.90.0722—0,097
Прокладка2ТЭ10Л.70.90.341125040892ТЭ10Л.70.90.0721Паронит ПОН2 ГОСТ 481-710,28
Скоба2ТЭ10Л.70.90.343125040902ТЭ10Л.70.90.0722Полоса Б-1-5×30 ГОСТ 103-760,07
Лапка2ТЭ10Л.70.90.487125040912ТЭ10Л.70.90.01081Полоса Б-1-5×30 ГОСТ 103-760,15
УгольникТЭ3.60.154125040922ТЭ10Л.70.90.01081Уголок Б32×32×4 ГОСТ 8509-720,048
Щеколда2ТЭ10Л.70.90.0119125040932ТЭ10Л.70.90.01202—0,13
Лист2ТЭ10Л.70.90.245125040942ТЭ10Л.70.90.01111Лист Б-О-ПУ-2,0 ГОСТ 19903-740,86
