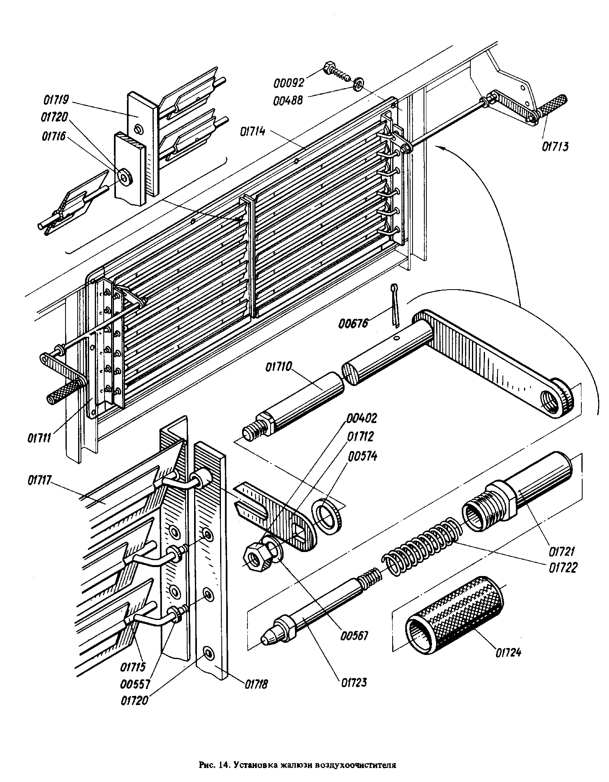

Установка жалюзи воздухоочистителя - Наименование: Установка жалюзи воздухоочистителя | 2ТЭ10Л.01.11.005
Установка жалюзи воздухоочистителя 2ТЭ10Л.01.11.005 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Установка жалюзи воздухоочистителя | 2ТЭ10Л.01.11.005 | 2139.00.00.000 | 1 | — | — | — | 14 |
| Вал | 2ТЭ10Л.01.11.038 | 2ТЭ10Л.01.11.005 | 4 | — | 1,35 | — | 14 |
| Жалюзи воздухоочистителя | 2ТЭ10Л.01.11.0104 | 2ТЭ10Л.01.11.005 | 2 | — | 9,62 | — | 14 |
| Рычаг | 2ТЭ10Л.01.11.125 | 2ТЭ10Л.01.11.005 | 4 | Полоса Б-15×30 ГОСТ 103–76 / Б Ст3кп2 ГОСТ 535–79 | 0,08 | — | 14 |
| Ручка с фиксатором | 2ТЭ116.10.41.027 | 2ТЭ10Л.01.11.038 | 1 | — | 0,357 | 01721 | 14 |
| Рамка жалюзи | 2ТЭ10Л.01.11.040 | 2ТЭ10Л.01.11.0104 | 1 | — | 2,54 | — | 14 |
| Ось створки | 2ТЭ10Л.01.11.041 | 2ТЭ10Л.01.11.0104 | 12 | — | 0,105 | — | 14 |
| Планка средняя | 2ТЭ10Л.01.11.042 | 2ТЭ10Л.01.11.0104 | 2 | — | 0,288 | — | 14 |
| Створка | 2ТЭ10Л.01.11.0103 | 2ТЭ10Л.01.11.0104 | 12 | — | 0,32 | — | 14 |
| Планка подвижная | ТЭ10.10.75.036 | 2ТЭ10Л.01.11.0104 | 2 | — | 0,29 | — | 14 |
| Планка средняя | 2ТЭ10Л.01.11.131 | 2ТЭ10Л.01.11.042 | 1 | Полоса Б-16×20 ГОСТ 103–76 / Б Ст3кп2 ГОСТ 535–79 | 0,273 | — | 14 |
| Втулка | ТЭ3.02.185 | 2ТЭ10Л.01.11.042 | 6 | ЖГ 1,5 Д 2,5 СТП 46-50 | 0,0019 | — | 14 |
| Втулка | ТЭ3.02.185 | 2ТЭ10Л.01.11.036 | 5 | ЖГ 1,5 Д 2,5 СТП 46-50 | 0,0019 | — | 14 |
| Втулка | 2ТЭ116.10.41.121 | 2ТЭ116.10.41.027 | 1 | Круг В22 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–79 | 0,12 | 01721 | 14 |
| Пружина защелки | ТЭ1.30.527 | 2ТЭ116.10.41.027 | 1 | Проволока II-1,6 ГОСТ 9389–75 | 0,007 | — | 14 |
| Фиксатор | ТГ106.10.40.168 | 2ТЭ116.10.41.027 | 1 | Круг В16 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–79 | 0,055 | 01724 | 14 |
| Ручка | ТГ106.10.40.171 | 2ТЭ116.10.41.027 | 1 | Круг В16 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–79 | 0,175 | 01724 | 14 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
