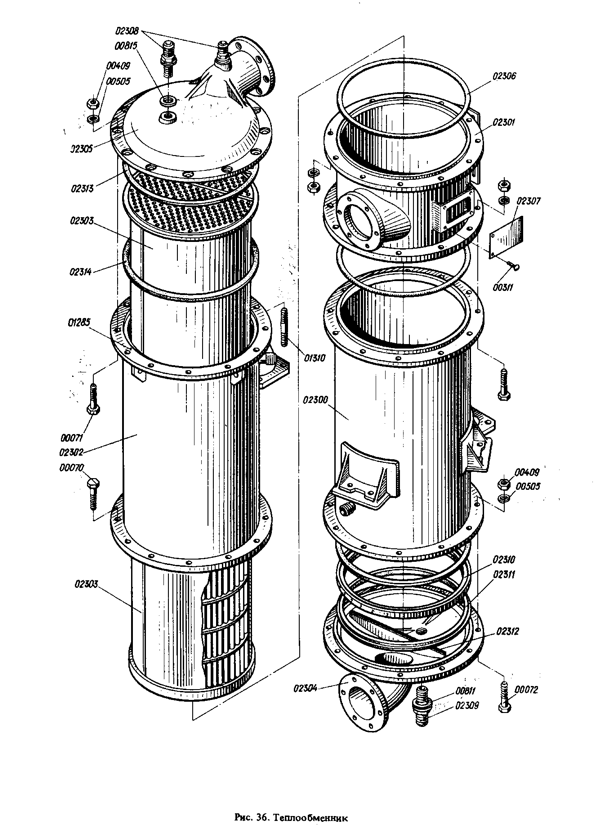

Теплообменник - Наименование: Теплообменник | 2ТЭ10Л.20.35.0125
Теплообменник и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Номер рисунка | Номер позиции на рисунке | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг |
|---|---|---|---|---|---|---|---|
| Теплообменник | 2ТЭ10Л.20.35.0125 | 36 | — | 2ТЭ10Л.20.30.006 | 1 | — | — |
| Корпус в сборе | 2ТЭ10Л.20.35.022-2 | 36 | 02300 | 2ТЭ10Л.20.35.0125 | 1 | — | 76,11 |
| Корпус в сборе | 2ТЭ10Л.20.35.023-2 | 36 | 02301 | 2ТЭ10Л.20.35.0125 | 1 | — | 31,2 |
| Корпус в сборе | 2ТЭ10Л.20.35.024-2 | 36 | 02302 | 2ТЭ10Л.20.35.0125 | 1 | — | 56,53 |
| Охлаждающий элемент | 2ТЭ10Л.20.35.0126 | 36 | 02303 | 2ТЭ10Л.20.35.0125 | 1 | — | 554 |
| Крышка нижняя | 2ТЭ10Л.20.35.102 | 36 | 02304 | 2ТЭ10Л.20.35.0125 | 1 | Алюминий АЛ9 ГОСТ 2685-75 | 7,2 |
| Крышка верхняя | 2ТЭ10Л.20.35.104 | 36 | 02305 | 2ТЭ10Л.20.35.0125 | 1 | Алюминий АЛ9 ГОСТ 2685-75 | 7,6 |
| Кольцо | 2ТЭ10Л.20.35.145 | 36 | 02306 | 2ТЭ10Л.20.35.0125 | 1 | Резина ТУ38.005.1166-73 | 0,1 |
| Табличка фирменная | 2ТЭ10Л.20.35.146 | 36 | 02307 | 2ТЭ10Л.20.35.0125 | 1 | Лист Л63М-0,5 ГОСТ 931-78 | 0,032 |
| Штуцер | 2ТЭ10Л.20.35.189 | 36 | 02308 | 2ТЭ10Л.20.35.0125 | 2 | Ст3кп2 ГОСТ 380-71 | 0,075 |
| Штуцер | 2ТЭ10Л.20.35.190 | 36 | 02309 | 2ТЭ10Л.20.35.0125 | 1 | Б Ст3кп2 ГОСТ 380-71 | 0,25 |
| Кольцо промежуточное | ТЭП60.10.40.122 | 36 | 02310 | 2ТЭ10Л.20.35.0125 | 1 | Сталь 20 ГОСТ 1050-74 | 1,5 |
| Кольцо сальника | ТЭП60.10.40.123 | 36 | 02311 | 2ТЭ10Л.20.35.0125 | 2 | Резина 3109-Н ТУ38.005.1166-73 | 0,25 |
| Уплотнение | ТЭП60.10.40.124 | 36 | 02312 | 2ТЭ10Л.20.35.0125 | 1 | Резина 3109-Н ТУ38.005.1166-73 | 0,036 |
| Прокладка | ТЭП60.10.40.126 | 36 | 02313 | 2ТЭ10Л.20.35.0125 | 1 | Паронит ПМБ 3 ГОСТ 481-80 | 0,13 |
| Прокладка | ТЭП60.10.40.127 | 36 | 02314 | 2ТЭ10Л.20.35.0125 | 1 | Паронит ПМБ 3 ГОСТ 481-80 | 0,12 |
