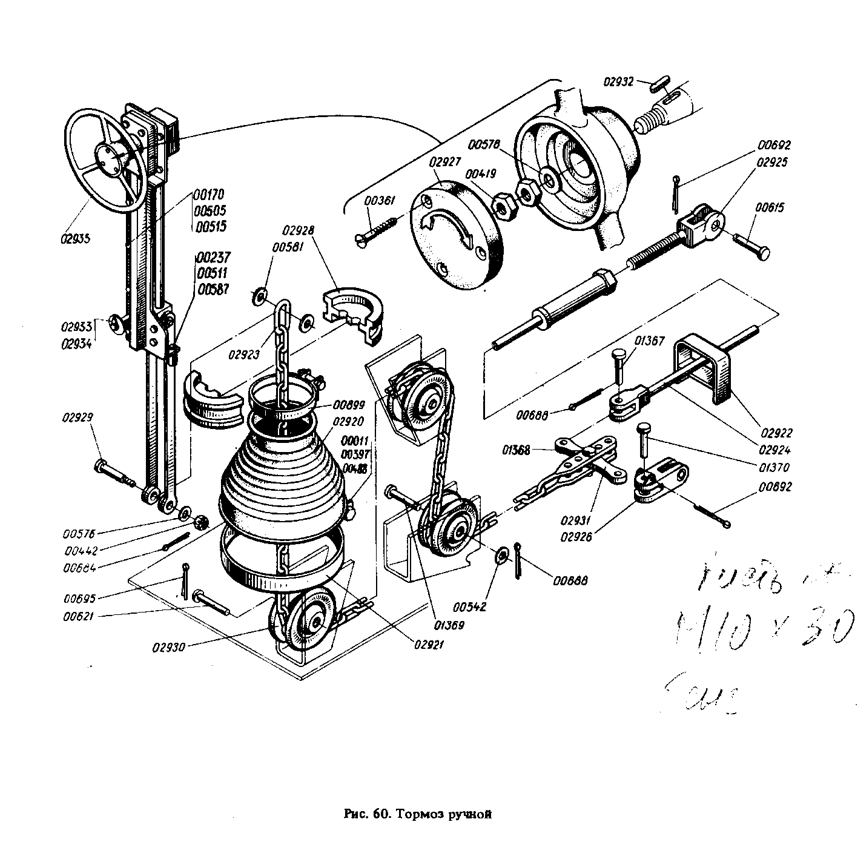

Тормоз ручной - Наименование: Тормоз ручной | 2ТЭ10Л.40.40.009

Тормоз ручной и комплектующие. Выберите необходимую позицию по наименованию и обозначению.

НаименованиеОбозначениеНомер рисункаНомер позиции на рисункеВходит в сборочную единицуКоличество в узле, шт.МатериалМасса, кг
Тормоз ручной2ТЭ10Л.40.40.00960—2139.00.00.0001——
Чехол2ТЭ10Л.40.40.05360029202ТЭ10Л.40.40.0091—0,258
Хомут2ТЭ10Л.40.40.05460029212ТЭ10Л.40.40.0091—0,140
Скоба2ТЭ10Л.40.40.07660029222ТЭ10Л.40.40.0091—0,835
Цепь2ТЭ10Л.40.40.08060029232ТЭ10Л.40.40.0091—21,700
ТягаУ300.40.40.01560029242ТЭ10Л.40.40.0091—11,300
ВилкаУ300.40.40.1206002925У300.40.40.0151Б Ст3кп2 ГОСТ 380-714,650
ВилкаУ300.40.20.02860029262ТЭ10Л.40.40.0091—2,550
Крышка2ТЭ10Л.40.40.12160029272ТЭ10Л.40.40.0091Смола капроновая вторичная ОСТ 6-06-04-760,035
Полумуфта2ТЭ10Л.40.40.13060029282ТЭ10Л.40.40.0092Отливка СЧ 10 ГОСТ 1412-790,230
Ось2ТЭ10Л.40.40.14860029292ТЭ10Л.40.40.0091Круг В40 ГОСТ 2590-71; Сталь 40 ГОСТ 1050-740,780
РоликТЭ1.40.00660029302ТЭ10Л.40.40.0093Чугун СЧ 12-28 ГОСТ 1412-792,900
БалансирУ300.40.40.10260029312ТЭ10Л.40.40.0091Лист Б-О-ПУ-25 ГОСТ 19903-74; Б Ст3кп2 ГОСТ 14637-792,800
ШпонкаУ300.40.40.16260029322ТЭ10Л.40.40.0091Сталь шпоночная 8×7 ГОСТ 8787-680,008
ТабличкаТЭ114.40.40.13860029332ТЭ10Л.40.40.0091Лист П63М-НО,5 ГОСТ 931-700,004
Шуруп самонарезающий1995.00.00.231-0160029342ТЭ10Л.40.40.0092—0,004
Рулевое колесо120-ЭУО-2015-А60029352ТЭ10Л.40.40.0091——
Установка привода ручного тормоза2ТЭ10Л.40.40.07060—2139.50.01.0011——
Привод ручного тормоза2ТЭ10Л.40.40.07160—2ТЭ10Л.40.40.0701——
Подвеска левая2ТЭ10Л.40.40.05161029362ТЭ10Л.40.40.0711—3
Подвеска правая2ТЭ10Л.40.40.05261029372ТЭ10Л.40.40.0711—3
Панель2ТЭ10Л.40.40.07261029382ТЭ10Л.40.40.0711—12,23
Кронштейн2ТЭ10Л.40.40.07461029392ТЭ10Л.40.40.0711—3,51
Вал2ТЭ10Л.40.40.14261029402ТЭ10Л.40.40.0711Сталь 45 ГОСТ 1050-741,5
Винт тормозной2ТЭ10Л.40.40.14361029412ТЭ10Л.40.40.0711Круг В45 ГОСТ 2590-71; Сталь 45 ГОСТ 1050-745,35
Гайка2ТЭ10Л.40.40.14561029422ТЭ10Л.40.40.0711Б Ст3кп2 ГОСТ 380-710,35
Планка стопорная2ТЭ10Л.40.40.14661029432ТЭ10Л.40.40.0711Лист Б-О-ПУ-2,0 ГОСТ 19904-74; III 0,8кп ГОСТ 16523-700,0035
Прокладка2ТЭ10Л.40.40.14761029442ТЭ10Л.40.40.0713Лист Б-О-ПУ-0,5 ГОСТ 19904-74; 1-II 0,8кп ГОСТ 16523-700,005
Крышка2ТЭ10Л.40.40.15561029452ТЭ10Л.40.40.0711Лист Б-О-ПУ-2,0 ГОСТ 19903-74; 2-IV-Б Ст3кп ГОСТ 16523-700,144
Колесо зубчатое коническое2ТЭ10Л.40.40.15861029462ТЭ10Л.40.40.0712СЧ 12-28 ГОСТ 1412-791,1
Крышка2ТЭ10Л.40.40.17661029472ТЭ10Л.40.40.0711Лист Б-О-ПУ-2,0 ГОСТ 19903-74; 1-II 0,8кп ГОСТ 16523-700,28
Гайка2ТЭ10Л.40.40.18161029482ТЭ10Л.40.40.0711Сталь 40 ГОСТ 1050-742,27
Валик2ТЭ10Л.40.40.19161029492ТЭ10Л.40.40.0711Круг В20 ГОСТ 2590-71; Б Ст3кп2 ГОСТ 535-790,29
Кольцо дистанционное2ТЭ10Л.40.40.19861029502ТЭ10Л.40.40.0711Круг В55 ГОСТ 2590-71; Б Ст3кп2 ГОСТ 535-790,29
Рычаг2ТЭ10Л.40.40.19961029512ТЭ10Л.40.40.0711Полоса Б-14×20 ГОСТ 103-76; Б Ст3кп2 ГОСТ 535-790,053
Пружина2ТЭ10Л.40.40.20061029522ТЭ10Л.40.40.0711Проволока II-1,6 ГОСТ 9389-750,0155
Прокладка2ТЭ10Л.40.40.20161029532ТЭ10Л.40.40.0711Войлок ТПр4 ГОСТ 288-720,001
Корпус2ТЭ10Л.40.40.06461—2ТЭ10Л.40.40.0711——
Втулка2ТЭ10Л.40.40.16161029542ТЭ10Л.40.40.0641Сталь 45 ГОСТ 1050-740,22
Корпус2ТЭ10Л.40.40.17561029552ТЭ10Л.40.40.0641СЧ 10 ГОСТ 1412-798,1
ВтулкаТЭ3.17.139961029562ТЭ10Л.40.40.0641СП-ТУ32 ЦВ 225-740,1
УказательТЭ114.40.40.13961029572ТЭ10Л.40.40.0711Полиэтилен П40-40Л ГОСТ 16338-700,017
