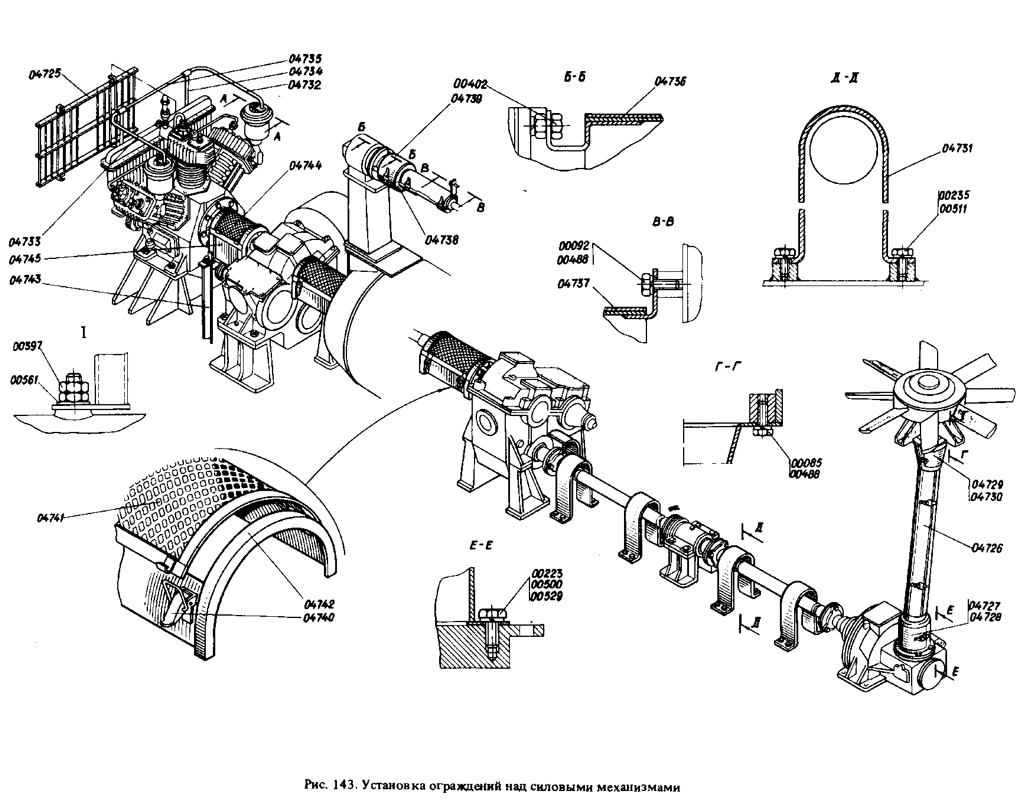

Установка ограждений над силовыми механизмами - Наименование: Установка ограждений над силовыми механизмами | 2ТЭ10Л.85.61.003
Установка ограждений над силовыми механизмами и комплектующие. Выберите необходимую позицию.
| Наименование | Обозначение | Номер рисунка | Номер позиции на рисунке | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг |
|---|---|---|---|---|---|---|---|
| Установка ограждений над силовыми механизмами | 2ТЭ10Л.85.61.003 | 143 | — | 2139.00.00.000 | — | — | — |
| Ограждение холодильника компрессора КТ-7 | 2ТЭ10Л.85.61.027 | 143 | 04725 | 2ТЭ10Л.85.61.003 | 1 | — | 3,048 |
| Ограждение вала в сборе | 2ТЭ10Л.85.61.057-1 | 143 | 04726 | 2ТЭ10Л.85.61.003 | 1 | — | 7,3 |
| Кожух в сборе | 2ТЭ10Л.85.61.079 | 143 | 04727 | 2ТЭ10Л.85.61.003 | 1 | — | 4,335 |
| Кожух в сборе | 2ТЭ10Л.85.61.080 | 143 | 04728 | 2ТЭ10Л.85.61.003 | 1 | — | 3,82 |
| Кожух | 2139.85.61.011 | 143 | 04729 | 2ТЭ10Л.85.61.003 | 1 | — | 2,01 |
| Кожух | 2139.85.61.012 | 143 | 04730 | 2ТЭ10Л.85.61.003 | 1 | — | 1,59 |
| Кольцо бронирующее | 2ТЭ10Л.85.61.174 | 143 | 04731 | 2ТЭ10Л.85.61.003 | 3 | Лист Б-О-ПУ-12,0 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–79 | 5,63 |
| Установка поручня на компрессоре КТ7 | 2ТЭ10Л.85.61.025 | 143 | — | 2ТЭ10Л.85.61.003 | 1 | — | — |
| Поручень в сборе | 2ТЭ10Л.85.61.044 | 143 | — | 2ТЭ10Л.85.61.025 | — | — | — |
| Поручень | 2ТЭ10Л.85.61.045 | 143 | 04732 | 2ТЭ10Л.85.61.044 | 1 | — | 1,186 |
| Поручень | 2ТЭ10Л.85.61.046 | 143 | 04733 | 2ТЭ10Л.85.61.044 | 1 | — | 1,186 |
| Труба в сборе | 2ТЭ10Л.85.61.047 | 143 | 04734 | 2ТЭ10Л.85.61.044 | 2 | — | 0,614 |
| Труба | 2ТЭ10Л.85.61.254 | 143 | 04735 | 2ТЭ10Л.85.61.044 | 1 | Труба 21×3,2 ГОСТ 8734–75 / В20 ГОСТ 8733–74 | 0,8 |
| Установка ограждения карданного вала привода вентилятора охлаждения главного генератора | 2ТЭ10Л.85.61.051 | 143 | — | 2ТЭ10Л.85.61.003 | — | — | — |
| Обечайка в сборе | 2ТЭ10Л.85.61.054 | 143 | 04736 | 2ТЭ10Л.85.61.051 | 1 | — | 1,386 |
| Обечайка в сборе | 2ТЭ10Л.85.61.055 | 143 | 04737 | 2ТЭ10Л.85.61.051 | 1 | — | 0,328 |
| Ограждение в сборе карданного вала привода вентилятора охлаждения главного генератора | 2ТЭ10Л.85.61.070 | 143 | — | 2ТЭ10Л.85.61.051 | — | — | — |
| Кожух нижний | 2ТЭ10Л.85.61.071 | 143 | 04738 | 2ТЭ10Л.85.61.070 | 1 | — | 1,65 |
| Кожух верхний | 2ТЭ10Л.85.61.072 | 143 | 04739 | 2ТЭ10Л.85.61.070 | 1 | — | 1,12 |
| Замок | 1995.00.00.060 | 143 | 04740 | 2ТЭ10Л.85.61.070; 2ТЭ10Л.85.61.063; 2ТЭ10Л.85.61.067 | 3; 2; 2 | — | — |
| Ограждение в сборе | 2ТЭ10Л.85.61.063 | 143 | — | 2ТЭ10Л.85.61.003 | — | — | — |
| Крышка в сборе | 2ТЭ10Л.85.61.064 | 143 | 04741 | 2ТЭ10Л.85.61.063 | 1 | — | 1,42 |
| Крышка в сборе | 2ТЭ10Л.85.61.065 | 143 | 04742 | 2ТЭ10Л.85.61.063 | 1 | — | 1,83 |
| Ограждение в сборе | 2ТЭ10Л.85.61.067 | 143 | — | 2ТЭ10Л.85.61.003 | — | — | — |
| Стойка | 2ТЭ10Л.85.61.049 | 143 | 04743 | 2ТЭ10Л.85.61.067 | 2 | — | 0,375 |
| Крышка | 2ТЭ10Л.85.61.068 | 143 | 04744 | 2ТЭ10Л.85.61.067 | 1 | — | 1,2 |
| Каркас | 2ТЭ10Л.85.61.069 | 143 | 04745 | 2ТЭ10Л.85.61.067 | 1 | — | 1,75 |
