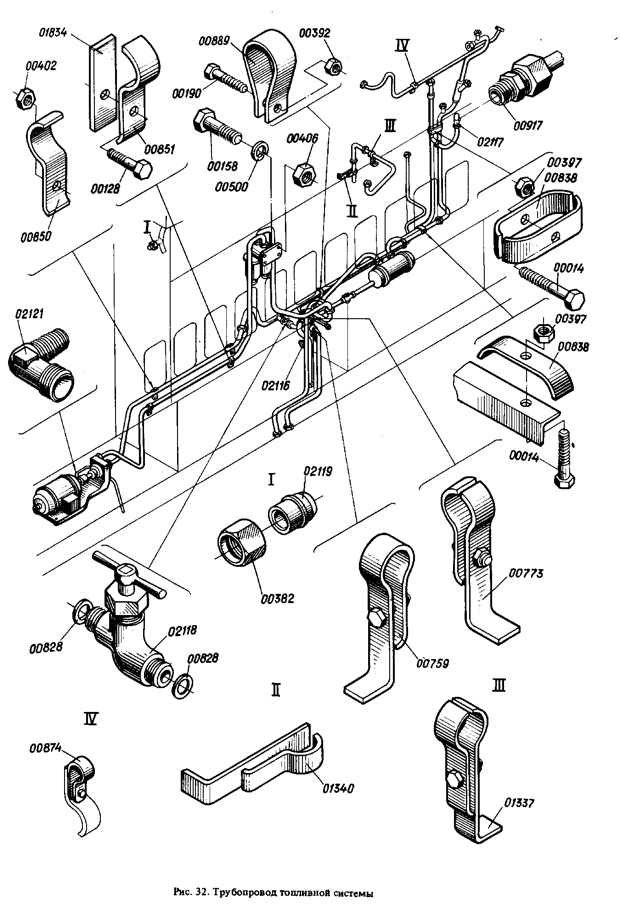

Трубопровод топливной системы - Наименование: Трубопровод топливной системы | 2ТЭ10Л.20.01.008-1
Трубопровод топливной системы 2ТЭ10Л.20.01.008-1 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Трубопровод топливной системы | 2ТЭ10Л.20.01.008-1 | 2139.00.00.000 | 1 | — | — | — | 32 |
| Фильтр грубой очистки топлива | 10Д100.68 Сб | 2ТЭ10Л.20.01.008-1 | 1 | — | 23,0 | — | 32 |
| Клапан | ТЭ10.20.01.062 | 2ТЭ10Л.20.01.008-1 | 1 | — | 1,00 | 02116 | 32 |
| Клапан | Д100.23.2 Сб | 2ТЭ10Л.20.01.008-1 | 1 | — | 0,66 | 02146 | 32.2 |
| Вентиль | ТЭ3.05.1254 | 2ТЭ10Л.20.01.008-1 | 1 | — | 0,327 | 02131 | 32.2 |
| Ниппель | 2ТЭ10Л.20.01.336 | 2ТЭ10Л.20.01.008-1 | 1 | Сталь 20 ГОСТ 1050–74 | 0,01 | 02119 | 32 |
| Планка | 2ТЭ10Л.90.20.466 | 2ТЭ10Л.20.01.008-1 | 2 | Полоса Б-1-4×30 ГОСТ 103–76 / Б Ст3кп2 ГОСТ 535–79 | 0,088 | 01834 | 32 |
| Угольник | ТЭ103.40.51.107 | 2ТЭ10Л.20.01.008-1 | 1 | Б Ст3кп2 ГОСТ 380–71 | 0,1 | — | 32 |
| Установка топливоподкачивающего агрегата | 2ТЭ10Л.20.01.0131-2 | 2ТЭ10Л.20.01.008-1 | 1 | — | 69,0 | — | 32 |
| Топливоподкачивающий агрегат | 1990.20.02.000 | 2ТЭ10Л.20.01.0131-2 | 1 | — | 68,67 | 02122 | 32.1 |
| Шайба | ТЭМ2.20.01.1002 | 2ТЭ10Л.20.01.0131-2 | 3 | Лист Б-О-ПУ-1 ГОСТ 19903–74 / 2-IV-Б Ст3кп ГОСТ 16523–70 | 0,003 | 02123 | 32.1 |
| Шайба | ТЭМ2.20.01.1002 | 2ТЭ10Л.20.01.0131-3 | 6 | Лист Б-О-ПУ-0,8 ГОСТ 19904–74 / 5-III-0,8кп ГОСТ 16523–70 | 0,0025 | 02123 | 32.1 |
| Установка подогревателя топлива | 2ТЭ10Л.20.01.0251 | 2ТЭ10Л.20.01.008-1 | 1 | — | 72,0 | — | 32.1 |
| Подогреватель топлива | 2ТЭ10Л.10.80.030 | 2ТЭ10Л.20.01.0251 | 1 | — | 70,72 | 02124 | 32.1 |
| Кран спускной | ТЭ3.41.167СБ-1 | 2ТЭ10Л.20.01.0251 | 1 | — | 0,6 | — | 32.1 |
| Корпус | ТЭ3.41.1306 | ТЭ3.41.167СБ-1 | 1 | Б Ст3кп2 ГОСТ 380–71 | 0,275 | 02126 | 32.1 |
| Рукоятка | ТГ105.40.11.112 | ТЭ3.41.167СБ-1 | 1 | Б Ст3кп2 ГОСТ 380–71 | 0,142 | 02127 | 32 |
| Шайба | Р57.40.102 | ТЭ3.41.167СБ-1 | 1 | Лист Б-О-ПУ-4,0 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–79 | 0,002 | — | 32 |
| Пробка крана | Р57.40.103 | ТЭ3.41.167СБ-1 | 1 | Бр.ОЦС4-4-17 ГОСТ 613–79 | 0,15 | — | 32 |
| Корпус | ТЭ3.05.1255 | ТЭ3.05.1254 | 1 | Сталь 40 ГОСТ 1050–74 | 0,19 | — | 32.2 |
| Шпиндель | ТЭ3.05.1256 | ТЭ3.05.1254 | 1 | Круг 14-5 ГОСТ 7417–75 / 40В ГОСТ 1051–73 | 0,025 | 02131 | 32.2 |
| Кольцо | ТЭ3.05.1257 | ТЭ3.05.1254 | 1 | Круг 17-5 ГОСТ 7417–75 / 20В ГОСТ 1051–73 | 0,0018 | 02131 | 32.2 |
| Втулка сальника | ТЭ3.05.1258 | ТЭ3.05.1254 | 1 | Круг 22-5 ГОСТ 7417–75 / 20В ГОСТ 1051–73 | 0,013 | — | 32.2 |
| Гайка соединительная | ТЭ3.05.1265 | ТЭ3.05.1254 | 1 | Шестигранник 22-5 ГОСТ 8560–78 / 20В ГОСТ 1051–73 | 0,03 | 02134 | 32.2 |
| Маховик | ТЭ3.05.1273 | ТЭ3.05.1254 | 1 | Б Ст3кп2 ГОСТ 380–71 | 0,03 | 02135 | 32.2 |
| Пробка | ТЭ10.20.01.270 | ТЭ10.20.01.062 | 1 | Шестигранник 41-5 ГОСТ 8560–78 / 20В ГОСТ 1051–73 | 0,30 | 01236 | 32.2 |
| Корпус | ТЭ10.20.01.271 | ТЭ10.20.01.062 | 1 | Круг В45 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–79 | 0,47 | 02137 | 32.2 |
| Корпус | Д100.23.075 | Д100.23.2 | 1 | Бр.ОЦС-3-12-5 ГОСТ 613–79 | 0,38 | — | 32.2 |
| Клапан | Д100.23.076 | Д100.23.2 | 1 | Бр.ОЦС-3-12-5 ГОСТ 613–79 | 0,04 | — | 32.2 |
| Шайба упорная | Д100.23.077 | Д100.23.2 | 1 | Сталь 40 ГОСТ 1050–74 | 0,017 | 02140 | 32.2 |
| Стержень | Д100.23.078 | Д100.23.2 | 1 | Сталь 40 ГОСТ 1050–74 | 0,01 | 00214 | 32.2 |
| Пружина | Д100.23.079 | Д100.23.2 | 1 | Проволока 1,8 ГОСТ 9389–75 | 0,03 | — | 32.2 |
| Муфта | Д100.23.080 | Д100.23.2 | 1 | ЛС59-1 ГОСТ 17711–72 | 0,08 | 02146 | 32.2 |
| Гайка | Д100.23.082 | Д100.23.2 | 1 | Шестигранник 14-5 ГОСТ 8560–78 / 40-В ГОСТ 1051–73 | 0,06 | 02146 | 32.2 |
| Болт регулировочный | Д100.23.083 | Д100.23.2 | 1 | Шестигранник 14-5 ГОСТ 8560–78 / 40-В ГОСТ 1051–73 | 0,025 | 02146 | 32.2 |
| Гайка колпачковая | Д100.23.084 | Д100.23.2 | 1 | Шестигранник 27-5 ГОСТ 8560–78 / 40-В ГОСТ 1051–73 | 0,08 | 02146 | 32.2 |
| Войлок | 2ТЭ10Л.20.01.508 | 2ТЭ10Л.20.01.0162 | 1 | Войлок 1100×105 ГИ6 ГОСТ 6418–67 | 0,21 | 02148 | 32.2 |
| Лента | 2ТЭ10Л.20.01.509 | 2ТЭ10Л.20.01.0162 | 1 | Лента ЛЭС 0,15×35 ГОСТ 5937–68 | 0,019 | 02149 | 32.2 |
| Проволока | 2ТЭ10Л.20.01.210 | 2ТЭ10Л.20.01.0162 | 1 | Проволока 1,2-О-4 ГОСТ 3282–74 | 0,069 | — | 32 |
| Войлок | 2ТЭ10Л.20.01.523 | 2ТЭ10Л.20.01.0175 | 1 | Войлок 1420×75×6 ГИ6 ГОСТ 6418–67 | 0,13 | — | 32.2 |
| Лента | 2ТЭ10Л.20.01.524 | 2ТЭ10Л.20.01.0175 | 1 | Лента ЛЭС 0,15×35 ГОСТ 5937–68 | 0,016 | — | 32.2 |
| Проволока | 2ТЭ10Л.20.01.525 | 2ТЭ10Л.20.01.0175 | 1 | Проволока 1,2-О-4 ГОСТ 3282–74 | 0,049 | — | 32.2 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
