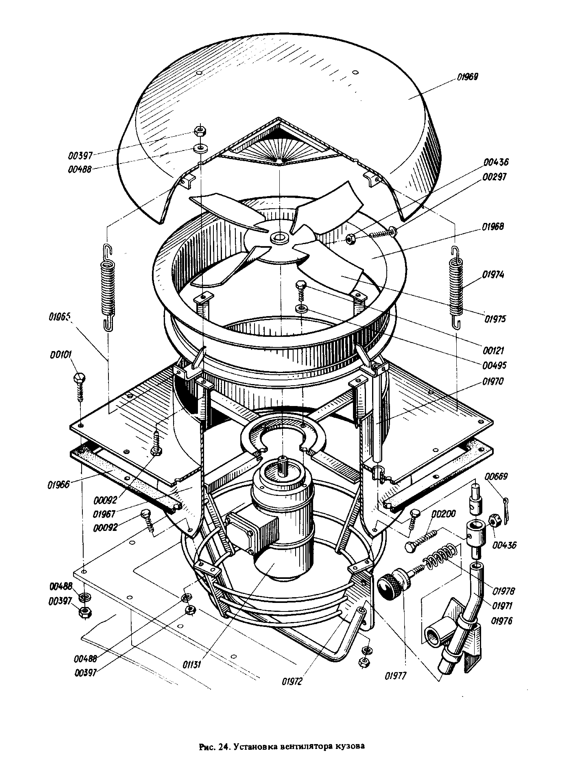

Установка вентилятора кузова - Наименование: Установка вентилятора кузова | 2139.10.61.000
Установка вентилятора кузова 2139.10.61.000 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Установка вентилятора кузова | 2139.10.61.000 | 2139.00.00.000 | 1 | — | — | 01971 | 24 |
| Вентилятор | 2ТЭ10Л.10.61.030 | 2139.10.61.000 | 1 | — | 70,15 | 01971 | 24 |
| Прокладка | 2ТЭ10Л.10.61.295 | 2139.10.61.000 | 2 | Резина губчатая техническая с 2-мя пленками 10 I гр. ТУ 38.105867-75 | 0,78 | — | 24 |
| Колесо вентилятора с электродвигателем | 2ТЭ10Л.10.61.031 | 2ТЭ10Л.10.61.030 | 1 | — | — | 01971 | 24 |
| Диффузор в сборе | 2ТЭ10Л.10.61.032 | 2ТЭ10Л.10.61.030 | 1 | — | 30,9 | — | 24 |
| Обечайка в сборе | 2ТЭ10Л.10.61.023 | 2ТЭ10Л.10.61.030 | 1 | — | 4,91 | — | 24 |
| Крышка в сборе | 2ТЭ10Л.10.61.024 | 2ТЭ10Л.10.61.030 | 1 | — | 7,354 | 01971 | 24 |
| Тяга в сборе | 2ТЭ10Л.10.61.025 | 2ТЭ10Л.10.61.030 | 2 | — | 0,084 | 01971 | 24 |
| Тяга в сборе | 2ТЭ10Л.10.61.026 | 2ТЭ10Л.10.61.030 | 1 | — | 0,233 | 01971 | 24 |
| Сетка в сборе | 2ТЭ10Л.10.61.027 | 2ТЭ10Л.10.61.030 | 1 | — | 1,3 | 01971 | 24 |
| Фиксатор в сборе | 2ТЭ10Л.10.61.028 | 2ТЭ10Л.10.61.030 | 1 | — | — | 01971 | 24 |
| Пружина | 2ТЭ10Л.10.61.125 | 2ТЭ10Л.10.61.030 | 4 | Проволока II-1,8 ГОСТ 9389–75 | 0,115 | 01974 | 24 |
| Колесо вентилятора в сборе | 2ТЭ10Л.10.61.033 | 2ТЭ10Л.10.61.031 | 1 | — | 1,202 | — | 24 |
| Фиксатор | 2ТЭ10Л.10.72.265 | 2ТЭ10Л.10.61.028 | 1 | Круг В14 ГОСТ 2590–71 / 20 ГОСТ 1050–74 | 0,01 | 01976 | 24 |
| Бобышка | 2ТЭ10Л.10.72.266 | 2ТЭ10Л.10.61.028 | 1 | Круг В20 ГОСТ 2590–71 / 20 ГОСТ 1050–74 | 0,043 | 01976 | 24 |
| Пружина замка | ТЭ5.26.003 | 2ТЭ10Л.10.61.028 | 1 | Проволока II-1,2 ГОСТ 9389–75 | 0,013 | 01978 | 24 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
