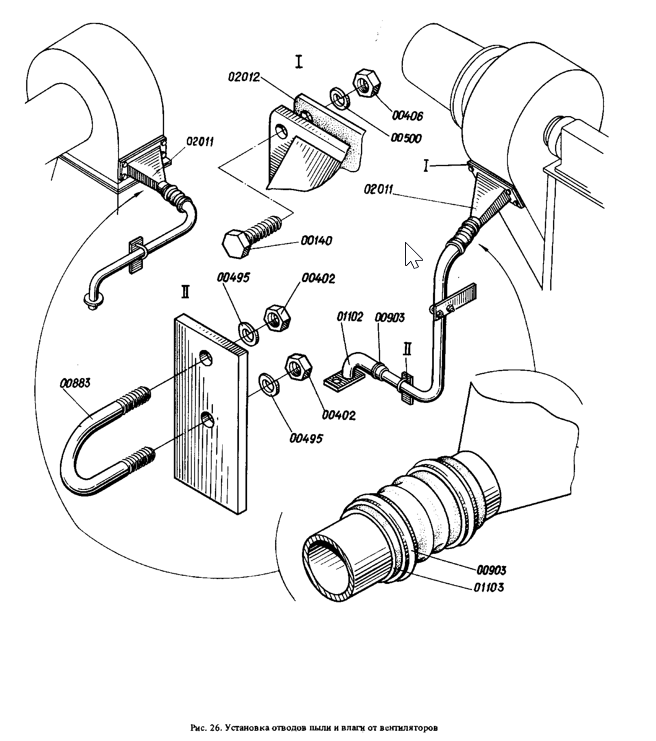

Установка отводов пыли и влаги от вентиляторов - Наименование: Установка отводов пыли и влаги от вентилятора охлаждения главного генератора | 2ТЭ10Л.10.69.003
Установка отводов пыли и влаги от вентиляторов 2ТЭ10Л.10.69.004 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Установка отводов пыли и влаги от вентилятора охлаждения главного генератора | 2ТЭ10Л.10.69.003 | 2139.00.00.000 | 1 | — | — | — | 26 |
| Установка отводов пыли и влаги от вентиляторов | 2ТЭ10Л.10.69.004 | 2139.00.00.000 | 1 | — | — | — | 26 |
| Патрубок в сборе | 2ТЭ10Л.10.69.015 | 2ТЭ10Л.10.69.003 | 1 | — | 1,96 | — | 26 |
| Патрубок в сборе | 2ТЭ10Л.10.69.015 | 2ТЭ10Л.10.69.004 | 2 | — | 1,96 | — | 26 |
| Рукав L=100 мм | 2ТЭ10Л.10.69.123 | 2ТЭ10Л.10.69.003 | 1 | Рукав Б-Ф50 ГОСТ 18698–73 | 0,18 | — | 26 |
| Рукав L=100 мм | 2ТЭ10Л.10.69.123 | 2ТЭ10Л.10.69.004 | 2 | Рукав Б-Ф50 ГОСТ 18698–73 | 0,18 | — | 26 |
| Рукав L=500 мм | 2ТЭ10Л.10.69.127 | 2ТЭ10Л.10.69.003 | 1 | Рукав 40У48-5 ТУ 38.005.6016-72 | 1,08 | 01102 | 26 |
| Прокладка | 2ТЭ10Л.10.69.108 | 2ТЭ10Л.10.69.003 | 1 | Пластина губчатая техническая 5 II гр. ТУ 38.105867-75 | 0,1 | 02012 | 26 |
| Прокладка | 2ТЭ10Л.10.69.108 | 2ТЭ10Л.10.69.004 | 2 | Пластина губчатая техническая 5 II гр. ТУ 38.105867-75 | 0,1 | 02012 | 26 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
