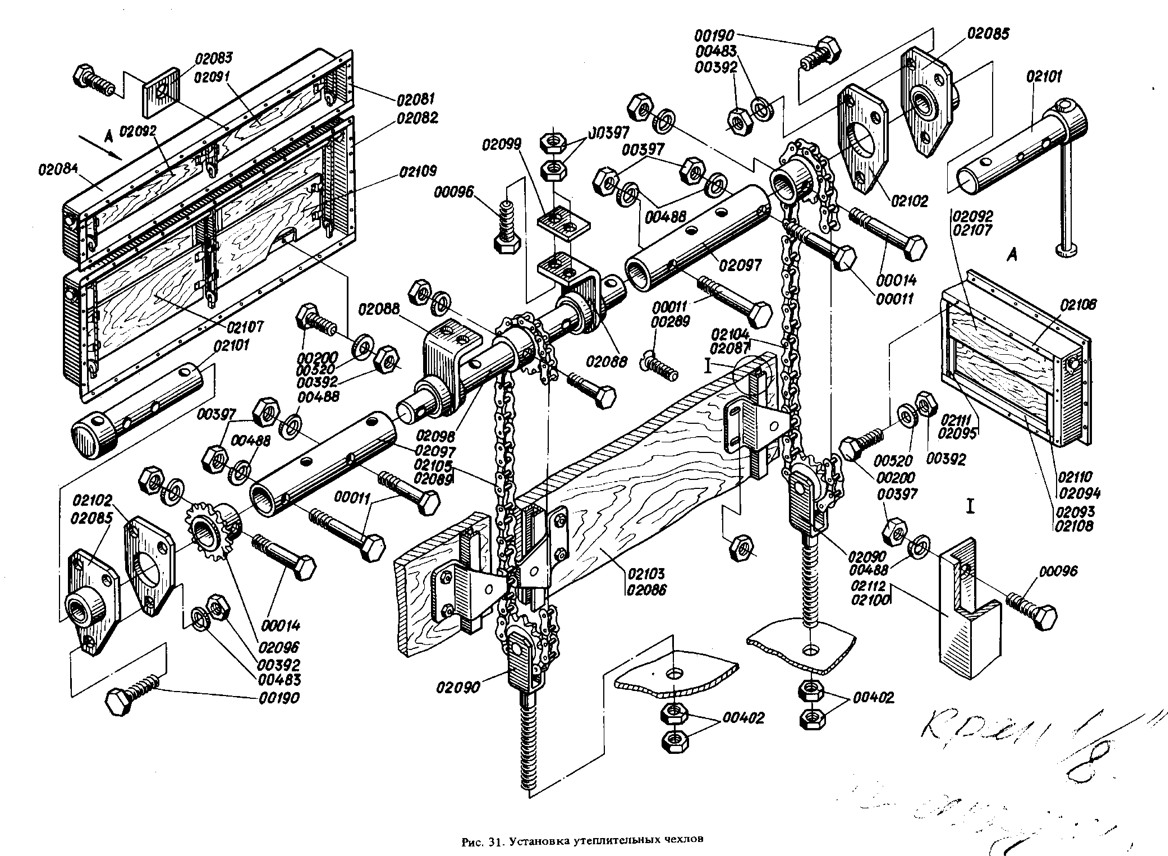

Установка утеплительных чехлов - Наименование: Установка утеплительных чехлов | 2ТЭ10Л.10.90.0194
Установка утеплительных чехлов 2ТЭ10Л.10.90.0194 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Установка утеплительных чехлов | 2ТЭ10Л.10.90.0194 | 2139.00.00.000 | 1 | — | — | 02107 | 31 |
| Чехол в сборе | 2ТЭ10Л.10.90.0195 | 2ТЭ10Л.10.90.0194 | 2 | — | 72,8 | 02107 | 31 |
| Чехол в сборе | 2ТЭ10Л.10.90.0196 | 2ТЭ10Л.10.90.0194 | 2 | — | 117,0 | 02107 | 31 |
| Платик | 2ТЭ10Л.10.90.384 | 2ТЭ10Л.10.90.0194 | 6 | Лента 3,0×50 Б Ст3кп ГОСТ 6009–74 | 0,027 | 02102 | 31 |
| Рамка щита | 2ТЭ10Л.10.90.0197 | 2ТЭ10Л.10.90.0195 | 1 | — | 22,11 | 02084 | 31 |
| Кронштейн | 2ТЭ10Л.10.90.0105 | 2ТЭ10Л.10.90.0195, 2ТЭ10Л.10.90.0196 | 2 | — | 0,325 | 02085 | 31 |
| Заслонка в сборе | 2ТЭ10Л.10.90.0106 | 2ТЭ10Л.10.90.0195 | 2 | — | 8,13 | 02095 | 31 |
| Цепь в сборе | 2ТЭ10Л.10.90.0108 | 2ТЭ10Л.10.90.0195 | 2 | — | 0,536 | 02095 | 31 |
| Кронштейн в сборе | 2ТЭ10Л.10.90.0113 | 2ТЭ10Л.10.90.0195, 2ТЭ10Л.10.90.0196 | 2 | — | 0,393 | — | 31 |
| Цепь в сборе | 2ТЭ10Л.10.90.0122 | 2ТЭ10Л.10.90.0195 | 1 | — | 0,714 | 02107 | 31 |
| Обойма в сборе | 2ТЭ10Л.10.90.0172 | 2ТЭ10Л.10.90.0195, 2ТЭ10Л.10.90.0196 | 3 | — | 0,32 | 02107 | 31 |
| Щит в сборе | 2ТЭ10Л.10.90.0205 | 2ТЭ10Л.10.90.0195 | 1 | — | 6,97 | 02095 | 31 |
| Щит в сборе | 2ТЭ10Л.10.90.0206 | 2ТЭ10Л.10.90.0195 | 1 | — | 6,97 | 02095 | 31 |
| Планка в сборе | 2ТЭ10Л.10.90.0207 | 2ТЭ10Л.10.90.0195 | 2 | — | 1,494 | 02093 | 31 |
| Планка в сборе | 2ТЭ10Л.10.90.0208 | 2ТЭ10Л.10.90.0195 | 2 | — | 0,35 | 02095 | 31 |
| Планка в сборе | 2ТЭ10Л.10.90.0209 | 2ТЭ10Л.10.90.0195 | 2 | — | 0,35 | 02095 | 31 |
| Звездочка Z=15 | 2ТЭ10Л.10.90.255 | 2ТЭ10Л.10.90.0195, 2ТЭ10Л.10.90.0196 | 3 | Сталь 40 ГОСТ 1050–74 | 0,145 | 02097 | 31 |
| Труба | 2ТЭ10Л.10.90.256 | 2ТЭ10Л.10.90.0195, 2ТЭ10Л.10.90.0196 | 2 | Труба 32×2,5 ГОСТ 8734–75 / В20 ГОСТ 8733–74 | 2,5 | 02097 | 31 |
| Валик | 2ТЭ10Л.10.90.258 | 2ТЭ10Л.10.90.0195, 2ТЭ10Л.10.90.0196 | 1 | Сталь 40 ГОСТ 1050–74 | 1,24 | 02097 | 31 |
| Планка | 2ТЭ10Л.10.90.259 | 2ТЭ10Л.10.90.0195, 2ТЭ10Л.10.90.0196 | 2 | Лента 3,0×40 Б Ст3кп ГОСТ 6009–74 | 0,063 | 02097 | 31 |
| Направляющая | 2ТЭ10Л.10.90.260 | 2ТЭ10Л.10.90.0195 | 4 | Лист Б-О-ПУ-2,0 ГОСТ 19903–74 / 2-IV-Б Ст3кп ГОСТ 16523–70 | 0,43 | 02097 | 31 |
| Цапфа | 2ТЭ10Л.10.90.265 | 2ТЭ10Л.10.90.0195, 2ТЭ10Л.10.90.0196 | 2 | Круг В30 ГОСТ 2590–71 / 40 ГОСТ 1050–74 | 0,85 | 02097 | 31 |
| Накладка | 2ТЭ10Л.10.90.382 | 2ТЭ10Л.10.90.0195, 2ТЭ10Л.10.90.0196 | — | Лист Б-О-ПУ-3,0 ГОСТ 19903–74 / 2-IV-Б Ст3кп ГОСТ 16523–70 | 0,12 | 02102 | 31 |
| Заслонка в сборе | 2ТЭ10Л.10.90.0107 | 2ТЭ10Л.10.90.0196 | 2 | — | 15,87 | 02093 | 31 |
| Цепь в сборе | 2ТЭ10Л.10.90.0109 | 2ТЭ10Л.10.90.0196 | 2 | — | 0,984 | 02095 | 31 |
| Цепь в сборе | 2ТЭ10Л.10.90.0123 | 2ТЭ10Л.10.90.0196 | 1 | — | 1,262 | 02104 | 31 |
| Рамка щита | 2ТЭ10Л.10.90.0198 | 2ТЭ10Л.10.90.0196 | 1 | — | 27,0 | 02107 | 31 |
| Щит в сборе | 2ТЭ10Л.10.90.0199 | 2ТЭ10Л.10.90.0196 | 1 | — | 15,27 | 02107 | 31 |
| Планка в сборе | 2ТЭ10Л.10.90.0200 | 2ТЭ10Л.10.90.0196 | 2 | — | 1,494 | 02095 | 31 |
| Щит в сборе | 2ТЭ10Л.10.90.0201 | 2ТЭ10Л.10.90.0196 | 1 | — | 15,27 | 02095 | 31 |
| Планка в сборе | 2ТЭ10Л.10.90.0202 | 2ТЭ10Л.10.90.0196 | 2 | — | 0,704 | 02095 | 31 |
| Планка в сборе | 2ТЭ10Л.10.90.0203 | 2ТЭ10Л.10.90.0196 | 2 | — | 0,704 | 02111 | 31 |
| Направляющая | 2ТЭ10Л.10.90.261 | 2ТЭ10Л.10.90.0196 | 4 | Лист Б-О-ПУ-2,0 ГОСТ 19903–74 / 2-IV-Б Ст3кп ГОСТ 16523–70 | 0,832 | 02097 | 31 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
