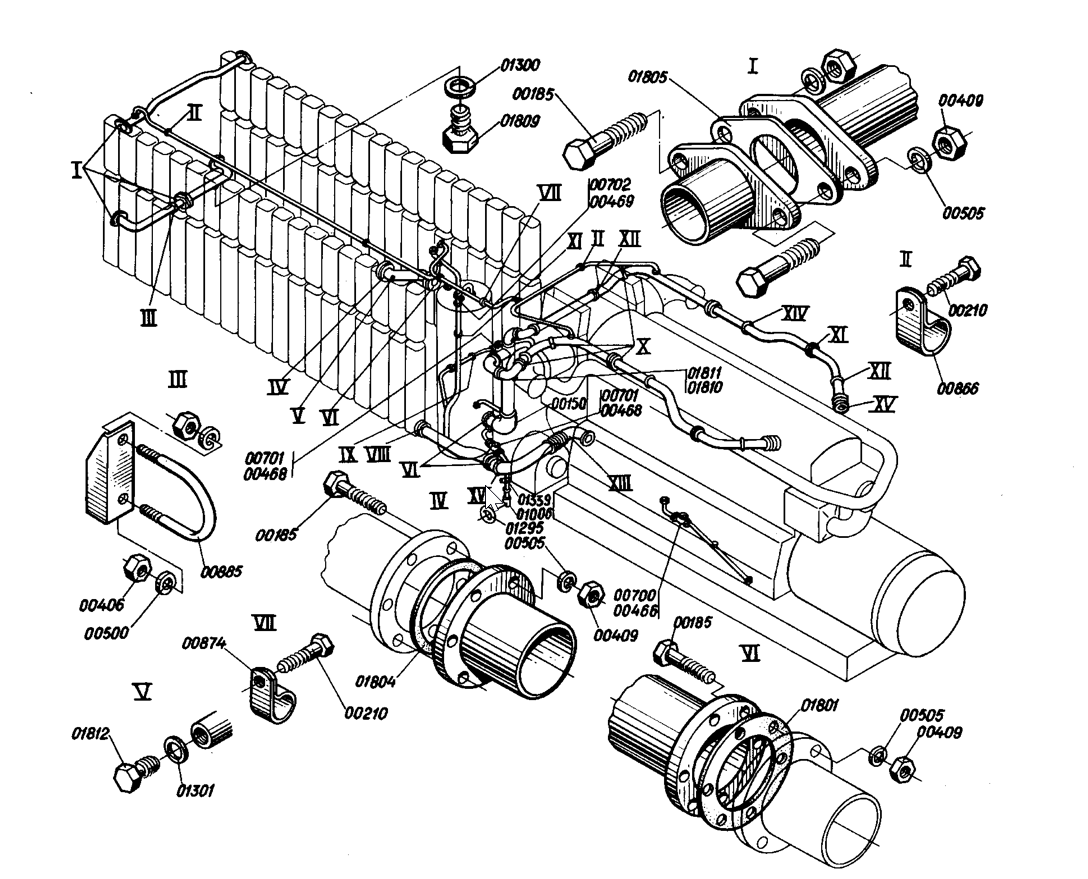

Трубопровод водяной системы охлаждения наддувочного воздуха и масла дизеля - Наименование: Трубопровод водяной системы охлаждения наддувочного воздуха и масла дизеля | 2ТЭ10Л.10.02.008
Трубопровод водяной системы охлаждения наддувочного воздуха и масла дизеля 2ТЭ10Л.10.02.008 и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг | Номер позиции на рисунке | Номер рисунка |
|---|---|---|---|---|---|---|---|
| Трубопровод водяной системы охлаждения наддувочного воздуха и масла дизеля | 2ТЭ10Л.10.02.008 | 2139.00.00.000 | 1 | — | — | 00469 | 18 |
| Хомут | ТЭМ2.10.01.1217 | 2ТЭ10Л.10.02.008 | 1 | Круг В10 ГОСТ 2590–71 / Б Ст3кп2 ГОСТ 535–79 | 0,048 | 00702 | 18 |
| Прокладка | 2ТЭ10Л.10.02.131 | 2ТЭ10Л.10.02.008 | 3 | Паронит ПМБ 1 2 ГОСТ 481–80 | 0,097 | 01803 | 18 |
| Прокладка | 2ТЭ10Л.10.02.132 | 2ТЭ10Л.10.02.008 | 8 | Паронит ПМБ 1 2 ГОСТ 481–80 | 0,065 | 01803 | 18 |
| Прокладка | 2ТЭ10Л.10.02.134 | 2ТЭ10Л.10.02.008 | 1 | Паронит ПМБ 1 2 ГОСТ 481–80 | 0,095 | 01803 | 18 |
| Прокладка | 2ТЭ10Л.10.02.285 | 2ТЭ10Л.10.02.008 | 2 | Паронит ПМБ 1 2 ГОСТ 481–80 | 0,006 | 01804 | 18 |
| Прокладка | 2ТЭ10Л.10.10.105 | 2ТЭ10Л.10.02.008 | 5 | Паронит ПМБ 1 2 ГОСТ 481–80 | 0,006 | — | 18 |
| Угольник | 2ТЭ10Л.10.02.610 | 2ТЭ10Л.10.02.008 | 1 | Уголок 32×32×2,5 ГОСТ 19771–74 / 2-IV-Б Ст3кп ГОСТ 11474–76 | 0,13 | 00469 | 18 |
| Шланг | 9Д100.21.051 | 2ТЭ10Л.10.02.008 | 2 | — | 0,24 | 01808 | 18 |
| Труба в сборе | 2ТЭ10Л.10.02.037-1 | 2ТЭ10Л.10.01.008 | 1 | — | — | 01339 | 18 |
| Поддержка в сборе | 2ТЭ10Л.10.02.0107 | 2ТЭ10Л.10.02.008 | 3 | — | — | 00469 | 18 |
| Труба в сборе | 2ТЭ10Л.10.02.0172 | 2ТЭ10Л.10.02.008 | 1 | — | — | 00469 | 18 |
| Пробка | 2ТЭ10Л.10.02.105 | 2ТЭ10Л.10.02.0172 | 1 | Б Ст3кп2 ГОСТ 380–71 | 0,038 | — | 18 |
| Угольник в сборе | 2ТЭ10Л.10.02.0205 | 2ТЭ10Л.10.02.008 | 1 | — | — | 00469 | 18 |
| Оправа в сборе | ТЭ3.45.267сб | 2ТЭ10Л.10.02.0205 | 1 | — | 0,169 | 01810 | 18 |
| Пробка | ТЭ3.45.274 | 2ТЭ10Л.10.02.0205 | 1 | Смесь резиновая 4326-1 ТУ 38.005.116-73 | 0,004 | 01811 | 18 |
| Труба в сборе | 2ТЭ10Л.10.02.0214 | 2ТЭ10Л.10.02.008 | 1 | — | — | 00469 | 18 |
| Труба в сборе | 2ТЭ10Л.10.02.0218-1 | 2ТЭ10Л.10.02.008 | 1 | — | — | 00469 | 18 |
| Пробка | 2ТЭ10Л.10.02.500 | 2ТЭ10Л.10.02.0218-1 | 1 | Шестигранник 32-5 ГОСТ 8560–78 / 20-Н-В ГОСТ 1051–73 | 0,12 | 01812 | 18 |
| Труба в сборе | 2ТЭ10Л.10.02.0219 | 2ТЭ10Л.10.02.008 | 1 | — | — | 00469 | 18 |
| Оправа в сборе | ТЭ3.45.267сб | 2ТЭ10Л.10.02.0219 | 1 | — | 0,22 | 01810 | 18 |
| Пробка | ТЭ3.45.274 | 2ТЭ10Л.10.02.0219 | 1 | Смесь резиновая 4326-1 ТУ 38.005.1166-73 | 0,004 | 01811 | 18 |
| Труба | 2ТЭ10Л.10.02.0228 | 2ТЭ10Л.10.02.008 | 1 | — | — | 00469 | 18 |
| Труба | 2ТЭ10В.10.10.011 | 2ТЭ10Л.10.02.008 | 1 | — | — | — | 18 |
| Хомут в сборе | 2ТЭ10Л.10.10.0301 | 2ТЭ10Л.10.02.008 | 4 | — | — | 01815 | 18 |
| Полукольцо в сборе | 2ТЭ10Л.10.10.0302 | 2ТЭ10Л.10.10.0301 | 2 | — | 0,91 | 01815 | 18 |
| Болт | ТЭ3.В3.03.1258 | 2ТЭ10Л.10.10.0301 | 2 | Заготовка, болт М16×80.66 ГОСТ 7795–70 | 0,16 | — | 18 |
Количество указано на одну сборочную единицу и не является складским остатком. Прочерк означает отсутствие данных в исходной таблице.
