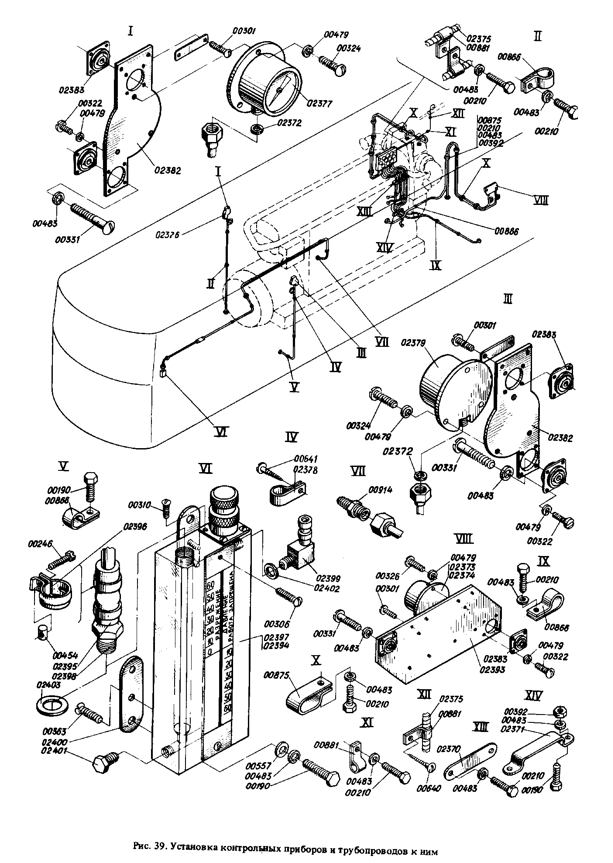

Установка контрольных приборов и трубопроводов к ним - Наименование: Установка контрольных приборов и трубопроводов к ним | 2ТЭ10Л.20.60.004
Установка контрольных приборов и трубопроводов к ним и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Номер рисунка | Номер позиции на рисунке | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг |
|---|---|---|---|---|---|---|---|
| Установка контрольных приборов и трубопроводов к ним | 2ТЭ10Л.20.60.004 | 39 | — | 2139.00.00.000 | 1 | — | — |
| Планка | 2ТЭ10Л.20.60.173 | 39 | 02370 | 2ТЭ10Л.20.60.004 | 1 | Полоса Б-14×20 ГОСТ 103-76, Б Ст3кп2 ГОСТ 535-79 | 0,078 |
| Скоба | 2ТЭ10Л.20.60.204 | 39 | 02371 | 2ТЭ10Л.20.60.004 | 1 | Лист Б-О-ПУ-2,0 ГОСТ 19903-74, 2-IV-Б Ст3кп ГОСТ 16523-70 | 0,1 |
| Прокладка | 2ТЭ116.20.60.114 | 39 | 02372 | 2ТЭ10Л.20.60.004 | 12 | Фибра КГФ-1,5 ГОСТ 14613-69 | 0,001 |
| Установка манометра | 2ТЭ10Л.20.60.026 | 39 | — | 2ТЭ10Л.20.60.004 | 1 | — | — |
| Корпус в сборе | 2ТЭ10Л.20.60.027 | 39 | 02376 | 2ТЭ10Л.20.60.026 | 1 | — | 0,725 |
| Скоба | ТЭ3.39.071 | 39 | 02378 | 2ТЭ10Л.20.60.026 | 3 | Лист 0,8 ГОСТ 7118-78 | 0,0047 |
| Прокладка | 2ТЭ116.20.60.114 | 39 | 02372 | 2ТЭ10Л.20.60.026 | 1 | Фибра КГФ-1,5 ГОСТ 14613-69 | 0,001 |
| Панель | 2ТЭ10Л.20.60.128 | 39 | 02382 | 2ТЭ10Л.20.60.027 | 1 | Лист Б-О-ПУ-3,0 ГОСТ 19903-74, 2-IV-Б Ст3кп ГОСТ 16523-70 | 0,394 |
| Установка манометра | 2ТЭ10В.20.60.010 | 39 | — | 2ТЭ10Л.20.60.004 | 1 | — | — |
| Прокладка | 2ТЭ116.20.60.114 | 39 | 02372 | 2ТЭ10В.20.60.010 | 1 | Фибра КГФ-1,5 ГОСТ 14613-69 | 0,001 |
| Щит манометра | 2ТЭ10В.20.60.011 | 39 | — | 2ТЭ10В.20.60.010 | 1 | — | 0,0005 |
| Установка щита приборов и комбинированного реле КРД-2 | 2ТЭ10Л.20.60.070-1 | 40 | — | 2ТЭ10Л.20.60.004 | 1 | — | — |
| Скоба | ТЭ3.39.071 | 40 | 02378 | 2ТЭ10Л.20.60.070-1 | 4 | Лист 0,8 ГОСТ 7118-78 | 0,0047 |
| Крышка в сборе | 2ТЭ10Л.20.60.071 | 40 | — | 2ТЭ10Л.20.60.070-1 | 1 | — | — |
| Крышка | 2ТЭ10Л.20.60.195 | 40 | 02385 | 2ТЭ10Л.20.60.071 | 1 | Лист Б-О-ПУ-2,0 ГОСТ 19903-74, 2-IV-В Ст3кп ГОСТ 16523-70 | 3,4 |
| Кольцо | М62.70.50.499 | 40 | 02387 | 2ТЭ10Л.20.60.071 | 10 | — | — |
| Щит приборов | 2ТЭ10Л.20.60.072 | 40 | — | 2ТЭ10Л.20.60.070-1 | 1 | — | — |
| Реле комбинированное | М62.20.60.013-04 | 40 | — | 2ТЭ10Л.20.60.070-1 | 1 | — | — |
| Панель | М62.20.60.138 | 40 | 02390 | М62.20.60.013-04 | 1 | Лист Б-О-ПУ-4,0 ГОСТ 19903-74, Б Ст3кп2 ГОСТ 14637-79 | 1,06 |
| Панель в сборе | 2ТЭ10Л.20.60.080 | 40 | — | 2ТЭ10Л.20.60.004 | 1 | — | 1,21 |
| Панель | 2ТЭ10Л.20.60.211 | 39 | 02393 | 2ТЭ10Л.20.60.080 | 1 | Лист Б-О-ПУ-3,0 ГОСТ 19903-74, 2-IV-Б Ст3кп ГОСТ 16523-70 | 1,01 |
| Установка дифманометра | 2ТЭ10Л.20.60.085 | 39 | — | 2ТЭ10Л.20.60.004 | 1 | — | 0,91 |
| Манометр дифференциальный | 2Д100.58.002-сб2 | 39 | 02394 | 2ТЭ10Л.20.60.085 | 1 | — | — |
| Рукав 40×8,7 L=80 ТУ38.005.6016-72 | 2ТЭ10Л.20.60.251 | 39 | 02395 | 2ТЭ10Л.20.60.085 | 1 | — | — |
| Хомутик в сборе | ТЭ3.39.1260 | 39 | — | 2ТЭ10Л.20.60.085 | 2 | — | — |
| Хомут | ТЭ3.39.1270 | 39 | 02396 | ТЭ3.39.1260 | 1 | Лист Б-О-ПУ-1,0 ГОСТ 19903-74, 2-IV-Б Ст3кп ГОСТ 16523-70 | 0,01 |
| Манометр дифференциальный | 2Д100.58.002-сб2 | 39 | 02394 | 2ТЭ10Л.20.60.085 | 1 | — | — |
| Корпус | 2Д100.58.050-2 | 39 | 02397 | 2Д100.58.002-сб2 | 1 | ТОСП 30 I сорт ГОСТ 17622-72 | 0,5 |
| Штуцер | 2Д100.58.061-1 | 39 | 02398 | 2Д100.58.002-сб2 | 1 | Шестигранник 22-5 ГОСТ 8560-78, сталь 40-8 ГОСТ 1051-73 | 0,04 |
| Угольник | 2Д100.58.062 | 39 | 02399 | 2Д100.58.002-сб2 | 1 | Сталь 40 ГОСТ 1050-74 | 0,03 |
| Ушко | 2Д100.58.063 | 39 | 02400 | 2Д100.58.002-сб2 | 2 | Лист Б-О-ПУ-3,0 ГОСТ 19903-74, 2-IV-Б Ст3кп ГОСТ 16523-70 | 0,02 |
| Пробка | 2Д100.58.065 | 39 | 02401 | 2Д100.58.002-сб2 | 1 | Шестигранник 12-5 ГОСТ 8560-78, сталь 40-8 ГОСТ 1051-73 | 0,01 |
