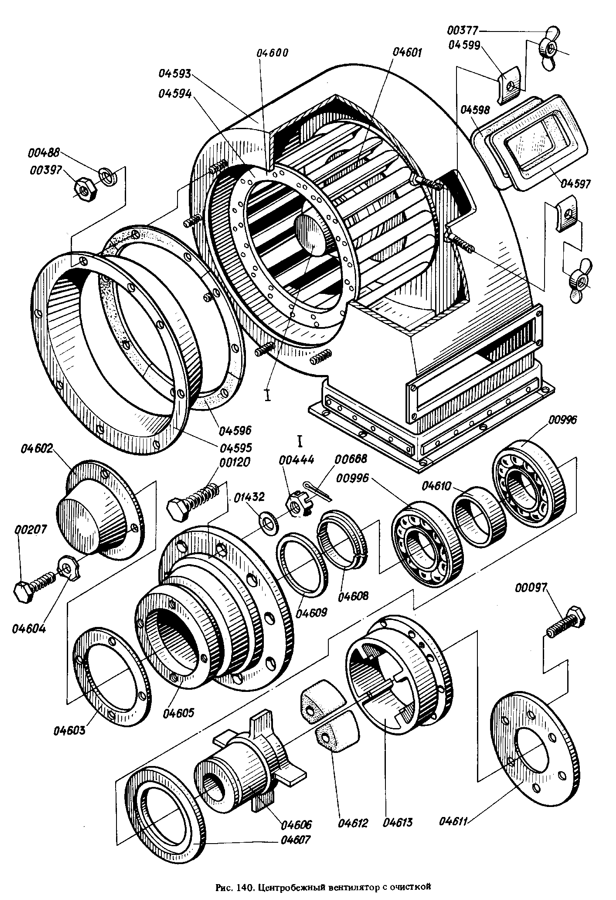

Центробежный вентилятор с очисткой - Наименование: Центробежный вентилятор с очисткой | 2ТЭ10Л.85.12.019
Центробежный вентилятор с очисткой и комплектующие. Выберите необходимую позицию.
| Наименование | Обозначение | Номер рисунка | Номер позиции на рисунке | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг |
|---|---|---|---|---|---|---|---|
| Центробежный вентилятор с очисткой | 2ТЭ10Л.85.12.019 | 140 | — | 2139.85.09.000 | 1 | — | 97,87 |
| Вентилятор в сборе | 2ТЭ10Л.85.12.020 | 140 | — | 2ТЭ10Л.85.09.019 | 1 | — | 78,1 |
| Корпус вентилятора | 2ТЭ10Л.85.12.021 | 140 | 04593 | 2ТЭ10Л.85.12.020 | 1 | — | 57,4 |
| Колесо вентиляторное | 2127.85.12.011 | 140 | 04594 | 2ТЭ10Л.85.12.020 | 1 | — | 19,95 |
| Патрубок | 2ТЭ10Л.85.12.126 | 140 | 04595 | 2ТЭ10Л.85.12.020 | 1 | Лист Б-О-ПУ-2 ГОСТ 19904–74 / 1-III-Г10кп ГОСТ 16523–70 | 1,2 |
| Прокладка | 2ТЭ10Л.85.12.129 | 140 | 04596 | 2ТЭ10Л.85.12.020 | 1 | Лист Б-О-ПУ-2,0 ГОСТ 19903–74 / 2-IV-БСт3кп ГОСТ 16523–70 | 1,2 |
| Лючок | ТЭ3.60.234 | 140 | 04597 | 2ТЭ10Л.85.12.020 | 1 | Лист Б-О-ПУ-1,5 ГОСТ 19904–74 / 5-III-Г10кп ГОСТ 16523–70 | 0,346 |
| Прокладка | ТЭ3.60.235 | 140 | 04598 | 2ТЭ10Л.85.12.020 | 1 | Резина 16, 1с Пластина 3-1 ПР ТУ 38-105376-72 | 0,038 |
| Скоба | ТЭ3.60.236 | 140 | 04599 | 2ТЭ10Л.85.12.020 | 2 | Лист Б-О-ПУ-5,0 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–69 | 0,051 |
| Колесо | 2127.85.12.012 | 140 | 04600 | 2127.85.12.011 | 1 | — | 12,3 |
| Ступица в сборе | 2127.85.12.013 | 140 | 04601 | 2127.85.12.011 | 1 | — | 16,8 |
| Крышка | 2127.85.12.107 | 140 | 04602 | 2127.85.12.011 | 1 | Лист Б-О-ПУ-2,0 ГОСТ 19904–74 / 5-III-Г10кп ГОСТ 16523–70 | 0,26 |
| Прокладка | 2127.85.12.110 | 140 | 04603 | 2127.85.12.011 | 1 | Паронит ПОН 1,5 ГОСТ 481–80 | 0,008 |
| Шайба | 1995.00.00.101 | 140 | 04604 | 2127.85.12.011 | 4 | Лист Б-О-ПУ-0,5 ГОСТ 19904–74 / 1-II-Н08кп ГОСТ 16523–70 | 0,0006 |
| Ступица | 2127.85.12.101 | 140 | 04605 | 2127.85.12.013 | 1 | Б Ст3кп ГОСТ 380–71 | 8,2 |
| Полумуфта | 2127.85.12.102 | 140 | 04606 | 2127.85.12.013 | 1 | Отливка 25Л1 ГОСТ 977–75 | 2,03 |
| Кольцо | 2127.85.12.103 | 140 | 04607 | 2127.85.12.013 | 1 | Лист Б-О-ПУ-4,0 ГОСТ 19904–74 / Б Ст3кп2 ГОСТ 14637–79 | 0,32 |
| Кольцо | 2127.85.12.104 | 140 | 04608 | 2127.85.12.013 | 1 | Труба 83×14 ГОСТ 8732–78 / В 45 ГОСТ 8731–74 | 0,092 |
| Кольцо | 2127.85.12.105 | 140 | 04609 | 2127.85.12.013 | 1 | Труба 83×14 ГОСТ 8732–78 / В 45 ГОСТ 8731–74 | 0,033 |
| Втулка | 2127.85.12.106 | 140 | 04610 | 2127.85.12.013 | 1 | Труба 83×14 ГОСТ 8732–78 / В 45 ГОСТ 8731–74 | 0,24 |
| Кольцо | 116.85.60.119 | 140 | 04611 | 2127.85.12.013 | 1 | Лист Б-О-ПУ-6,0 ГОСТ 19903–74 / Б Ст3кп2 ГОСТ 14637–79 | 0,95 |
| Амортизатор | 116.85.60.120 | 140 | 04612 | 2127.85.12.013 | 8 | Резина 1847 МРТУ 38-5-1166-64 | 0,025 |
| Полумуфта наружная | 116.85.60.121 | 140 | 04613 | 2127.85.12.013 | 1 | Отливка 20Л1 ГОСТ 977–75 | 1,4 |
