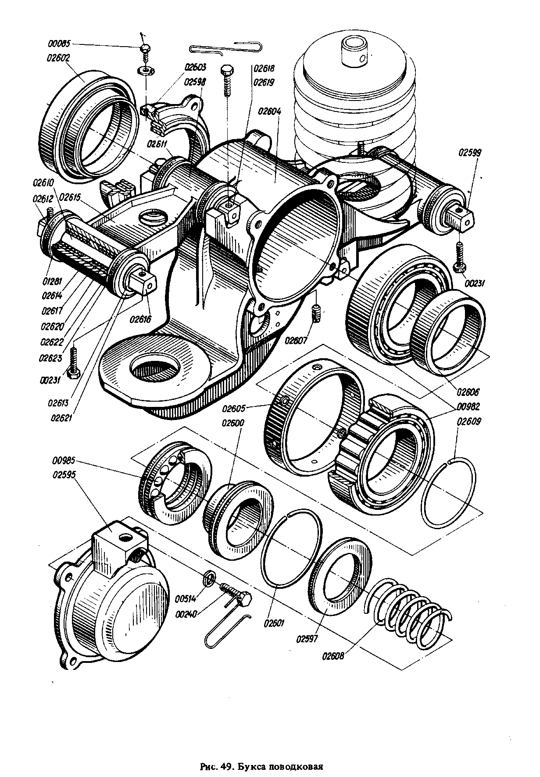

Букса поводковая - Наименование: Букса поводковая | 2ТЭ116.30.56.000
Букса поводковая и комплектующие. Выберите необходимую позицию по наименованию и обозначению.
| Наименование | Обозначение | Номер рисунка | Номер позиции на рисунке | Входит в сборочную единицу | Количество в узле, шт. | Материал | Масса, кг |
|---|---|---|---|---|---|---|---|
| Букса поводковая | 2ТЭ116.30.56.000 | 49 | — | 2ТЭ116.30.58.000 | 2 | — | — |
| Букса поводковая | 2ТЭ116.30.56.000-01 | 49 | — | 2ТЭ116.30.58.000-01 | 2 | — | — |
| Букса поводковая | 2ТЭ116.30.56.000-02 | 49 | — | 2ТЭ116.30.58.000-02 | 1 | — | — |
| Крышка | 2ТЭ116.30.56.011-1 | 49 | 02595 | 2ТЭ116.30.56.000 | 1 | — | 17,4 |
| Амортизатор | 2ТЭ116.30.56.013 | 49 | 02597 | 2ТЭ116.30.56.000 | 1 | — | 0,62 |
| Поводок буксовый | ТГ106.30.56.012 | 49 | 02598 | 2ТЭ116.30.56.000 | 1 | — | 36,2 |
| Поводок буксовый | ТГ106.30.56.012-02 | 49 | 02599 | 2ТЭ116.30.56.000 | 1 | — | 36,2 |
| Упор осевой | 2ТЭ116.30.56.106 | 49 | 02600 | 2ТЭ116.30.56.000 | 1 | Сталь 40 ГОСТ 1050-74 | 2,0 |
| Кольцо | 2ТЭ116.30.56.107 | 49 | 02601 | 2ТЭ116.30.56.000 | 1 | Проволока I-5 ГОСТ 9389-75 | 0,07 |
| Кольцо лабиринтное | 2ТЭ116.30.56.142-01 | 49 | 02602 | 2ТЭ116.30.56.000 | 1 | Б Ст3кп ГОСТ 380-71 | — |
| Крышка | 2ТЭ116.30.56.143 | 49 | 02603 | 2ТЭ116.30.56.000 | 1 | Б Ст3кп2 ГОСТ 380-71 | 11,5 |
| Корпус буксы | ТЭ109.30.56.127 | 49 | 02604 | 2ТЭ116.30.56.000 | 1 | Отливка 25ЛIII ГОСТ 977-75 | 75,00 |
| Кольцо дистанционное | 2ТЭ10Л.30.56.106 | 49 | 02605 | 2ТЭ116.30.56.000 | 1 | Б Ст3кп2 ГОСТ 380-71 | 3,2 |
| Кольцо дистанционное | 2ТЭ10Л.30.56.121 | 49 | 02606 | 2ТЭ116.30.56.000 | 1 | Б Ст3кп2 ГОСТ 380-71 | 3,1 |
| Пробка | 2ТЭ10Л.30.56.214 | 49 | 02607 | 2ТЭ116.30.56.000 | 1 | Сталь 40 ГОСТ 1050-74 | 0,01 |
| Пружина | 2ТЭ10Л.30.56.227 | 49 | 02608 | 2ТЭ116.30.56.000 | 1 | Круг В9 ГОСТ 2590-71, 60Сг2 ГОСТ 14959-79 | 0,83 |
| Кольцо | ТЭ7.13.162 | 49 | 02609 | 2ТЭ116.30.56.000 | 1 | Проволока I-5,0 ГОСТ 9389-75 | 0,07 |
| Амортизатор поводка | ТЭП60.31.19.010 | 49 | 02610 | ТГ106.30.56.012 | 1 | — | 8,7 |
| Амортизатор поводка | ТЭП60.31.19.011 | 49 | 02611 | ТГ106.30.56.012 | 1 | — | 5,8 |
| Амортизатор торцевой | У300.30.56.022-1 | 49 | 02612 | ТГ106.30.56.012 | 4 | — | 1,3 |
| Полукольцо упорное разъемное | ТЭП60.31.19.109 | 49 | 02613 | ТГ106.30.56.012 | 8 | Сталь 40 ГОСТ 1050-74 | 0,12 |
| Полукольцо дистанционное | ТЭП60.31.19.110 | 49 | 02614 | ТГ106.30.56.012 | 2 | Сталь 40 ГОСТ 1050-74 | 0,72 |
| Поводок | ТЭ109.30.56.125 | 49 | 02615 | ТГ106.30.56.012 | 1 | Отливка 35ЛIII ГОСТ 977-75 | 16,0 |
| Валик | ТЭП60.30.19.117 | 49 | 02616 | ТЭП60.31.19.010 | 1 | Сталь 40 ГОСТ 1050-74 | 6,5 |
| Втулка | ТЭП60.30.19.118 | 49 | 02617 | ТЭП60.31.19.010 | 2 | Сталь 10 ГОСТ 1050-74 | 0,94 |
| Валик | ТЭП60.30.19.119 | 49 | 02618 | ТЭП60.31.19.011 | 1 | Сталь 40 ГОСТ 1050-74 | 4,5 |
| Втулка | ТЭП60.30.19.120 | 49 | 02619 | ТЭП60.31.19.011 | 1 | Сталь 10 ГОСТ 1050-74 | 1,2 |
| Втулка | 60ТЛ.29.103 | 49 | 02620 | ТЭП60.31.19.010 | 2 | Резина 7-2959 ТУ38.005.295-77 | 0,125 |
| Корпус | У300.30.56.123 | 49 | 02621 | У300.30.56.022-1 | 1 | Сталь 20ЛIII ГОСТ 977-75 | 0,8 |
| Шайба | У300.30.56.124 | 49 | 02622 | У300.30.56.022-1 | 1 | Лист Б-О-ПУ-3 ГОСТ 19903-74, 2-IV-Б Ст3кп ГОСТ 16523-70 | 0,15 |
| Резина | У300.30.56.126 | 49 | 02623 | У300.30.56.022-1 | 1 | 2959 ТУ38-005-1166-73 | 0,11 |
